有几种可能：第一，可能是后级漏电保护器大于前级漏电保护器，导致后级保护器没跳闸而前级跳闸；第二，可能是后级漏电保护器损坏，导致保护失灵；第三，有可能是前级漏电保护器功率偏小，而后级用电量又大于前级保护器所能承受的额定电流，从而引发前级保护器跳闸。总体来说第三个可能性更大一些，在保证后级漏电保护器正常的情况下，不妨将前级漏电保护器适当调大一些。
漏电保护器越级跳闸的解决方法：
（1）、保护定值整定不当，特别是上下级保护定值配合不当，当下级发生故障时本级保护不动作或上下级保护同时动作；
（2）、上下级保护时限配合不当，当发生故障时下级保护时限未到而达到上级时限使上级保护动作；进线与出线的继电保护的整定值和时限的配合很重要，否则很容易发生越级跳闸。为了保证电力系统的稳定运行，供电部门对用户进线的继电保护要求都比较高，进线的速断与过流必须满足上一级电网的要求，时间越短越好。这就给出线开关的保护整定带来一定困难，有些地方用户变电站进线与出线的速断只靠动作电流来配合，速断没有时间差，当电网短路容量大时，完全靠动作电流来配合，就容易出现越级跳闸。在变压器高压侧出现短路故障，其短路电流与母线基本相等，如果速断没有时间配
合就容易发生越级跳闸，或同时跳闸。当变压器低压侧出口发生故障，这时就要进行短路电流计算，如果速断电流整定值过于小，在电网容量很大时，变压器低压侧出口发生事故时，也容易造成越级跳闸。
进线与出线的过流靠过流值与时间差来保证继电保护的选样性。过流配合的时间差一般应小于0、5秒，虽然现在高压开关都选用真空断路器，其固有动作时间比较小，但开关的固有动作时间、继电保护出口时间、中间继电器的动作时间以及操作机构的动作时间与继电保护整定时间都有一定关系。所以进线与出线过流保护的时间差整定太小，也容易发生越级跳闸。
(3)、继电保护回路接线错误，如将电流继电器串联结成并联而使保护定值增大一倍，将电流继电器并接结成串接而使保护定值缩小一倍，保护二次回路接线错误将速断接为过流，将过流结为速断，当回路故障而整定值正确时不能正确动作；

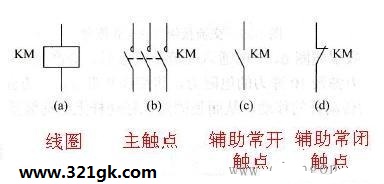

交流接触器常开常闭触点图

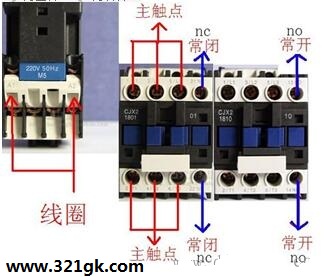

　　1、3、5接三相电源，（主电路部分）
　　2、4、6接三相电机
　　A1、A2 是这个接触器的线圈，接到控制电路里面去，通过控制这个接触器的线圈（A1、A2）来实现控制住电路部分的电机（以小控大）。
　　13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。

交流接触器有主触点和辅助触点，上图接触器触点的前三个是主触点，后两个为辅助：前一个为常开触点，后一个为常闭触点。
主触点一般只有常开，电流很大，接通主回路。
一般辅助触点常开的作用是自锁，是并联在上图的启动按钮触点两端的，释放了启动按钮后，就由这个触点继续连接回路，维持这个接触器为吸合状态。

常闭触点是串联在另一个接触器线圈控制回路中的，目的是阻止另一只接触器吸合，以免造成电路动作混乱甚至短路，如防止电动机同时正反向接触器同时导通等。
