80%电工不知道的一个绝招-三相220V电机和380V电机的区别

时间:2017-02-17 10:39来源:未知 作者:admin 点击:
百分之八十电工不知道的一个绝招-三相220V电机和三相380V电机的区别
干电工这一行对交流接触器大家肯定不陌生,对于其构造大家也都有所了解。但如果我要问大家交流接触器能否变成变压器吗?大家会觉得我在胡说吧,这怎么可能那!但是我可以肯定地告诉大家,交流接触器是完全可以变成变压器的,因为本人就曾改过,而且实际使用效果不错,具体经过且待我慢慢道来。
前年本人被单位外派到某工厂安装设备,由于这项工作需要紧固大量螺栓压接线头,我便将自己的12v手持式电动起子带上,毕竟干活省时省力为原则。原本工作经行的一帆风顺,但两天后我电动起子上的充电器却罢工了,拆开一看原来是线路板废了,真是不凑巧呀!而这家单位又离县城较远,充电器一时半会是很难买到的,要是采用手工紧固螺丝还不知要干多久,而且我岂不被累趴下才怪。正在我急的乱转时,我无意之间瞥见工厂车间内有两只CJ10-60的交流接触器被放在一个墙角处,经询问得知是因为主触点烧蚀严重而被换下来的,我一听顿时计上心头,充电器有了!
我先试了一下两个接触器,还不错通入380v电源后都吸合正常,看来线圈是好的。我接着将一个接触器的动静磁铁拆下一套,这个用做变压器的铁芯;并将两只吸力线圈拆下来一个连着骨架做变压器的一次侧,另一只作为二次侧漆包线的来源。我一看吸力线圈上还带有参数表,上面标有直径0.38mm漆包线1600匝,我计算了一下1600除以380v等于4.2匝每伏,乘以自己想要的15v二次侧电压,则需要绕制约63匝,我又测量了一下接触器静磁铁中间铁芯截面约为25平方厘米,根据经验判断其如果做变压器时容量约在45VA左右,二次侧用另一只线圈里的0.38mm漆包线三股并绕正好。说干就干,我小心将另一只线圈的漆包线破开,采用3股并绕63匝后用PVC胶带做外层绝缘包裹,将拆下来的动磁铁上面的短路环抠下来,然后将线圈和动静磁铁按原来方式装配好,并将动静磁铁外面用PVC胶带紧紧缠绕好,防止漏磁过大引起变压器损耗增大。通电测量二次侧输出15v完美!随后我又找了4只二极管做了个简单的整流桥,最后将充电线按照正负极焊好,再次测量输出为直流13.5V,用来充12V的电动起子正好。插入电动起子充电1个半小时后,变压器仅稍微有些发热,而电动起子此时已充电60%,效果非常好,真是绝配!
大家看铁芯是现成的,一次侧线圈是现成的,线圈骨架是现成的一个变压器就这么简单地给绕制了出来,而且效果不错!这个关于交流接触器的另类使用绝活,不知大家原来知道吗?

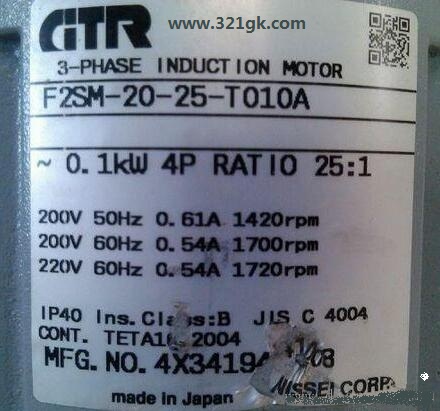

三相220V电机和三相380V电机的区别

这个想法的根源在于河北一项目中想用一小功率交流电机加变频的方法取代旧设备中的一台140W的直流电机。初步设想选用三菱FR-S520 0.2KW变频器。但该变频器为单相220V输入,三相220V输出。而我们通常使用的电机为额定电压为三相380V。并且变频器上注明了三相220V输出的变频器须使用三相220V的电机。所以引出上述问题与大家探讨。我这两天也查看了一些资料,得出以下结论,不知对否,写出来与大家再进一步讨论,请各位高手继续指教。 1、在国内,大初步设想选用三菱FR-S520 0.2KW变频器。但该变频器为单相220V输入,三相220V输出。而我们通常使用的电机为额定电压为三相380V。部分电机为额定电压380V,这一参数的实际含义是指电机所接三相电源的线电压。对于3KW以下的小功率电机而言,三相绕组通常接为星形,所以当接入线电压为380V的电源时,每项绕组所承受的电压为220V,而对于3KW以上的电机,三相绕组通常接为三角形,各项绕组所承受的电压为380V,以获取较大的转距。基于此,有人提到当电机功率远大于实际需求时,可将电机绕组的接法由三角形改为星形,以达到节能的目。 2、那么对于我前面所提出的三相220V输出的变频器如何来选配电机的问题,我想应该是这样的:能买到额定电压为三相220V的电机当然最好,如果不能,则可以用国内最常见的三相380V的小功率电机,将电机绕组由星形改为三角形,这样加在绕组上的电压仍为220V,电机应该可以正常运转。


还有一问题:我查阅一电工手册上,所有三相电机的额定电压手册上均标为“220/380",而实际我看到的电机上额定电压通常只标为380V.这是否说明额定电压为三相220V的电机也属国标之内。在市场上有三相220V的电机出售吗?这种电机在国内用的广不广,还是属于比较特殊的? 顺便说些题外的话:在高手看来也许我问的问题是比较低级的,但我敢说对于刚毕业的以及随毕业若干年但很少接触电机、调速这块的自动化专业的本科生来言,这个问题恐怕未必能绕的清楚。目前国内高校的教育现状是与实际应用脱离太远,所学的知识跟本不实用。所以我希望能在网上与大家多交流工作中的实际经验,相互学习。希望各位高手对本人以及其他菜鸟所提出的一些基本问题勿嘲笑,也希望广大菜鸟敢于提问,不懂就问,没什么了不起的。大家共同学习提高,谢谢。
