三相异步电动机常见故障分析-电压互感器接线?接线图讲解

时间:2017-02-17 10:48来源:未知 作者:admin 点击:
三相异步电动机常见故障分析-电压互感器怎么接线?电压互感器接线图讲解
三相异步电动机应用极广,本文在分析三相异步电动机故障特点的基础上对三相异步电动机的故障排除进行分析阐述。   随着电力在生产、生活中的大规模使用,三相异步电动机这一电动机的主要形式以其方便、可维护性强以及性价比较高的特点在工农业生产中得到了广泛的应用。为保障三相异步电动机的正常使用需要在总结三相异步电动机长期使用所出现的故障特点的基础上做好对于三相异步电动机的维修。从而使得三相异步电动机能够正常使用,确保生产工作的正常运行。
  1. 三相异步电动机常见机械故障分析
  三相异步电动机常见的故障根据其特点可以分为机械、电气故障两大方面。其中三相异步电动机的机械故障主要有以下几种:轴承损坏、定子铁芯表面损伤、电动机温升过高、绕组烧毁等方面的问题。而其中轴承磨损损坏是三相异步电动机出现频率最高的故障。
  三相异步电动机由于需要长时间的转动,且负载力的变化会对三相异步电动机的轴承施加较大的影响。三相异步电动机的轴承在长时间的使用后会出现各种问题,因此需要在三相异步电动机的使用过程中加强对于三相异步电动机轴承部分的检查,保障三相异步电动机的正常使用。在三相异步电动机的使用过程中加强对于轴承的观察,通过在三相异步电动机运行中运用闻、听、检查的方式实现对于三相异步电动机的故障点的分析检测。在三相异步电动机的运行过程中如发现电动机出现异响时可以从以下几点进行分析,当三相异步电动机运行过程中轴承部分出现骨碌骨碌的声音时可以认定三相异步电动机的轴承缺油。而如果三相异步电动机运行时轴承部分出现不连续的梗梗的声音时则可以认定是三相异步电动机的轴圈出现破裂,需要对三相异步电动机的轴承部分进行及时的更换,确保三相异步电动机的正常使用。而当三相异步电动机的轴承部分含有砂土或是轻度的磨损时,三相异步电动机在运行时会表现为出现轻微的杂音。
  当判断为三相异步电动机的轴承部分出现问题时,需要对三相异步电动机的轴承进行拆卸检查,拆开三相异步电动机的轴承压盖首先检查三相异步电动机的轴承滚动体的内外钢圈是否完好,轴承是否存在着破损、锈蚀以及凹痕等,在完成对于轴承外观的检测确定无明显损坏的情况下,使用清洗汽油对轴承进行清洗,去除轴承中所含有的润滑油等的杂质,而后使用手拨动轴承外圈,检查轴承的运行情况,如轴承良好则轴承的外圈应转动平稳,通过手感受轴承在运行过程中是否有振动和明显的卡滞现象,且停转外圈时轴承是否有明显的倒退现象,如果有则说明轴承已经出现了明显的问题已经不适合在继续使用应当进行更换。如果使用一只手卡住轴承的外圈,一只手捏住内圈,用力推动,如果轴承推动较轻松但轴承磨损较为严重,则这一轴承也无法继续使用需要进行更换。
  在三相异步电动机轴承更换时需要根据拆卸的轴承型号进行购买并更换。在对三相异步电动机轴承进行装配时,可以采用轴承加热器或是变压器油煮的方式对轴承进行加热,当轴承加热到80-100℃时,在使用内径与轴承内圈相似的钢管来将轴承内圈敲击到轴承环,待到轴承内圈的敲击声击实时,则可以认为轴承敲击到位,在轴承装配前需要对电机轴进行认真的清理,并注意做好对于轴承及轴承盒的润滑油的加装,润滑脂装配时注意适量,避免过多或是过少以避免三相异步电动机运动时轴承过热。
  2. 三相异步电动机常见电气故障分析
  三相异步电动机的常见的电气故障有:三相电流不平衡、定子绕组缺相运行、三相异步电动机的电气控制等方面的问题,如三相异步电动机出现熔断器熔断、接触器分合不到位或是其他电器损坏时都会造成三相异步电动机无法启动或是突然停止运行严重影响三相异步电动机的正常使用。
  2.1三相异步电动机三相电流不平衡故障原因分析及处理
  三相异步电动机出现三相电流不平衡的主要原因有:1)三相异步电动机重绕时定子三相绕组匝数不相等。2)三相异步电动机定子绕组首位端接错。3) 三相异步电动机的供电电源电压三项不平衡等。为解决三相异步电动机三相电流不平衡问题时,可以从重新绕制定子绕组、检查并纠正、测量电源电压等的方法来予以消除。
  2.2三相异步电动机缺相故障分析及处理
  造成三相异步电动机缺相运行的主要原因有:1)熔断器某相熔断。2)故障熔断等的问题。三相异步电动机中出现故障熔断的最主要原因是由于电动机的主回路单项接地或相间短路所造成的,为确保三相异步电动机的正常使用需要选择适合周围环境条件的电动机以及正确的低压电器及线路,确保三相异步电动机的正常使用。在三相异步电动机的主回路方面造成缺相运行的主要原因有:1)控制三相异步电动机的接触器的动静触头磨损严重,造成接触器接触不良。2)三相异步电动机的工况环境较为恶劣,接触器的触头氧化。3)控制三相异步电动机的接触器选择不合理,使得三相异步电动机中的双金属片烧断。4)接触器或是电机进线端的接头连接不紧或是接头松动等造成导线烧断。为处理这一故障可以从以下几个方面入手:1)做好对于三相异步电动机的定期的检查维护,尤其是对于一些工况环境较为恶劣的三相异步电动机需要对其中的易损元件定期进行更换。2)选择合适的热继电器。3)在三相异步电动机的导线和电缆的施工过程中要主要放线安全,避免导线、电缆出现破损、划伤等问题。
  2.3三相异步电动机中的熔断器熔体的非故障性熔断
  在三相异步电动机中的熔断体的安装时,熔断体安装接触不良或是熔丝安装时用力过大会造成熔断体的损坏,熔断体选择不合适都会造成三相异步电动机的熔断器出现非故障性的熔断从而使得三相异步电动机无法正常使用。为解决这一问题,需要在分析三相异步电动机的容量的基础上估算出电动机的额定电流的大小,一般情况下,对于熔断体所容电流的大小选择三相异步电动机的额定电流的2倍,同时在三相异步电动机的熔断器的安装时要确保熔断体和熔座之间的接触良好,避免出现短路等的问题。安装完成后使用万用表对三相异步电动机的电气安装进行检测,确保三相异步电动机的安装质量。
  3.做好三相异步电动机的节能改造
  三相异步电动机最主要是利用旋转的磁场来驱动转子进行转动的。在三相异步电动机工作时可以通过并接电容器、同期补偿器以及可控硅调压装置等实现三相异步电动机的节能,通过在三相异步电动机的控制端并接电容器可以节约无功功率,从而提高三相异步电动机的功率因数,且实现方式较为简单,但是使用此种方法可能会出现振荡。而采用同期补偿器的方式最主要的是通过调节无功和有功的相角来实现提高功率因数的目的。使用可控硅最主要的是可以对电机端的电压随负载进行自动调节。

电压互感器怎么接线?电压互感器接线图讲解

电压互感器电力系统中通常有四种接线方式,电压互感器接线接地、相位等必须按严格的接法,并且电压互感器二次侧严禁短路。
一、一个单相电压互感器接线方式

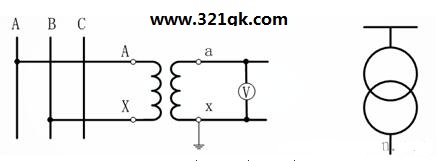

一个单相电压互感器接线方式
  一个单相电压互感器的接线,用于对称的三相电路,二次侧可接仪表和继电器。
二、两个单相电压互感器互V/V型的接线方式

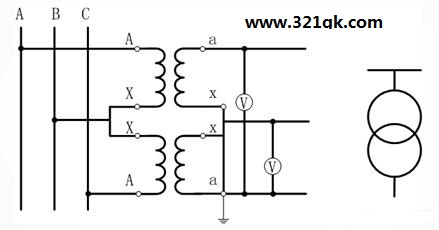

两个单相电压互感器互V/V型的接线方式
  两个单相电压互感器的V/V形接线,可测量线电压,但不能测相电压,它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。
三、三个单相电压互感器Y0/Y0型的接线方式

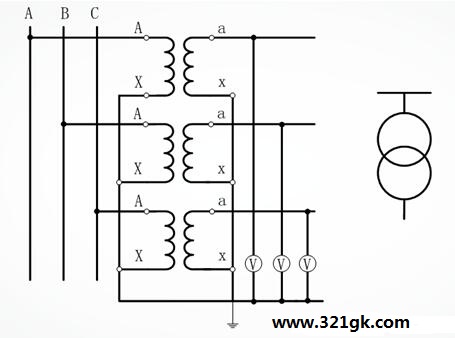

三个单相电压互感器Y0/Y0型的接线方式
  可供给要求测量线电压的仪表和继电器,以及要求供给相电压的绝缘监察电压表。
四、三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/Δ型

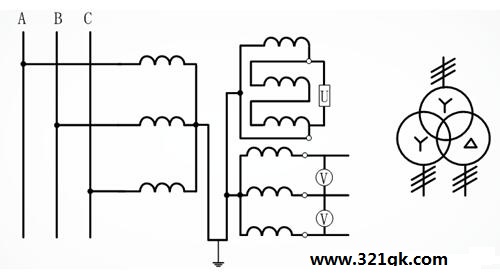

三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/Δ型
  接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。辅助二次线圈接成开口三角形,供电给绝缘监察电压继电器。当三相系统正常工作时,三相电压平衡,开口三角形两端电压为零。当某一相接地时,开口三角形两端出现零序电压,使绝缘监察电压继电器动作,发出信号。用于3~220kV系统(110kV及以上无高压熔断器),供接入交流电网绝缘监视仪表和继电器用。
