在测量交变电流的大电流时,为便于二次仪表测量需要转换为比较统一的电流（我国规定电流互感器的二次额定为5A），另外线路上的电压都比较高如直接测量是非常危险的。电流互感器就起到变流和电气隔离作用，电流互感器就是升压(降流)变压器. 它是电力系统中测量仪表、继电保护等二次设备获取电气一次回路电流信息的传感器，电流互感器将高电流按比例转换成低电流，电流互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等。
       对于电流互感器和电压互感器发生故障时，相应处理注意事项如下所示：
      1、电压互感器故障处理注意事项：
       如果电压互感器内部有异响并产生烟雾，漏油等比较严重的现象，而一侧高压熔丝并没有立即熔断，这时应避免隔离开关切断故障电压互感器，因为此时电压互感器中的电流可能比较大，以防拉开隔离开关时产生喷弧。应该想办法断开有关电源的断路器，然后在无电状态下在拉开电压互感器的隔离开关，特别是在电压互感器发生着火时，应先切断电源，然后使用二氧化碳灭火器或者干式灭火器灭火。
      2、电流互感器发生故障时，应该处理注意如下几个事项：
      （1）电流互感器在运行中二次侧不得开路，一旦二次侧开路,，由于铁损过大，温过高而烧毁，或使副绕组电压升高而将绝缘击穿，发生高压触电的危险。所以在换接仪表时如调换电流表、有功表、无功表等应先将电流回路短接后再进行计量仪表调换。当表计调好后，先将其接入二次回路再拆除短接线并检查表计是否正常。如果在拆除短接线时发现有火花，此时电流互感器已开路，应立即重新短接，查明计量仪表回路确无开路现象时，方可重新拆除短接线。在进行拆除电流互感器短接工作时，应站在绝缘皮垫上，另外要考虑停用电流互感器回路的保护装置，待工作完毕后，方可将保护装置投入运行。
　　（2）如果电流互感器有嗡嗡声响，应检查内部铁心是否松动，可将铁心螺栓拧紧。
　　（3）电流互感器二次侧的一端，外壳均要可靠接地。　　
       （4）当电流互感器二次侧线圈绝缘电阻低于 10~20 兆欧时，必须进行干燥处理，使绝缘恢复后，方可使用。
       当电流互感器发生相关故障时，会直接影响一次系统线路的运行安全，应及时汇报上级和有关部门负责人，及时切断故障电流互感器电源，将故障电流互感器停用后在进行处理。在二次绕组开路时的处理方法，可根据现场实际情况处理故障，在按照有关要求采取一定的安全措施后，才能再次使用。

220v单向电动机正反转接法

单相电机的启动绕组串接有一个合适的电容，借助于移相电容使其定子的两绕组获得相差90度的两个旋转磁场而能自动旋转起来。

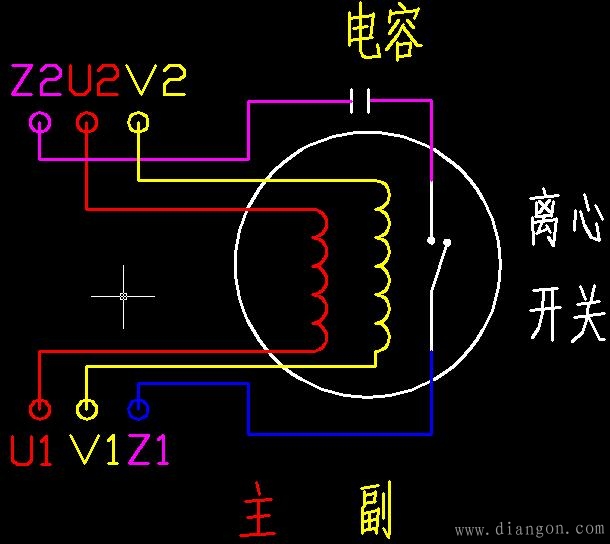

要改变电机的转向，需要在电机绕组引出线的接点上、找出启动绕组，将原来串接电容的一端、与原来接公用点的另一端线对调、连接，就能达到改变转向的目的。

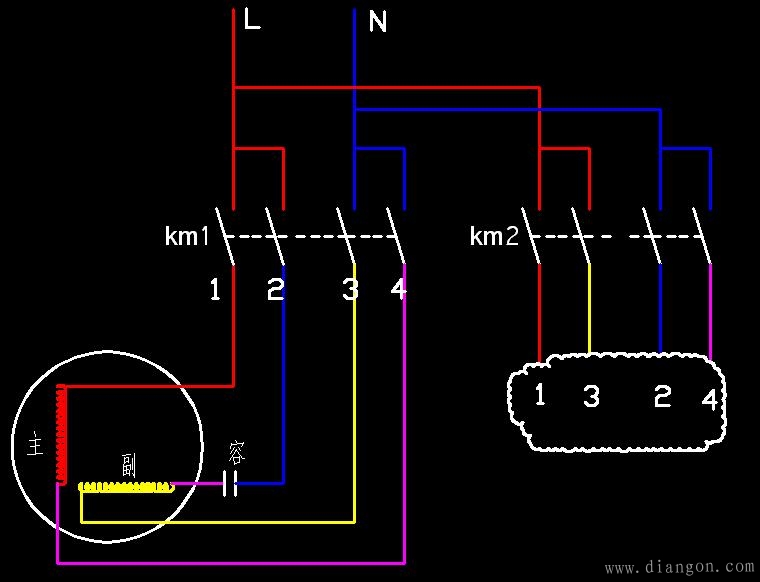

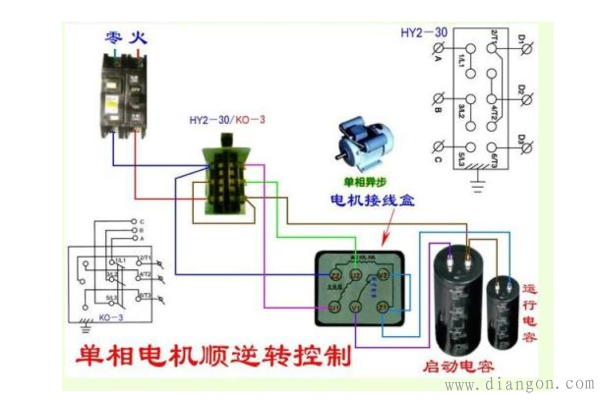

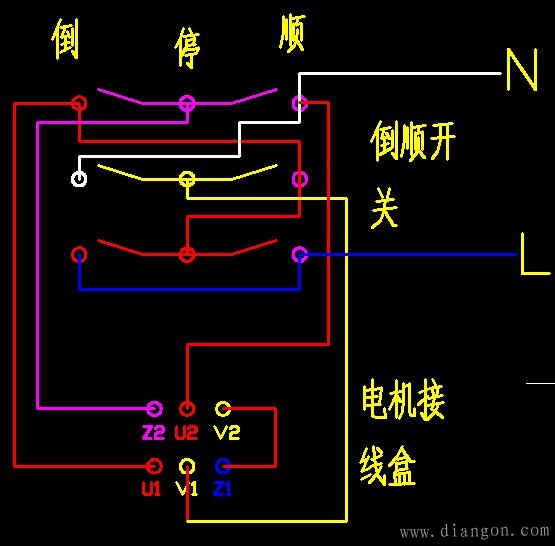

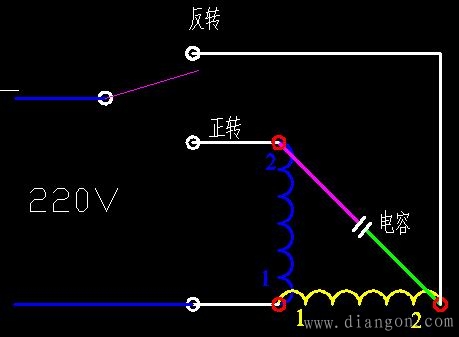

如果该电机主、副绕组一样，需要随意控制转向的；只需将原来接电容器的电源线通过一个双控（一进二出）开关，与电机电容的两端线连接，操作开关改变电源接入电容的方向、就能控制电机的转向了。在单相电机中，通常主绕组的线径较大，电阻值较小，匝数也较小。但有些正反转的单相电机并没有主副绕组之分。

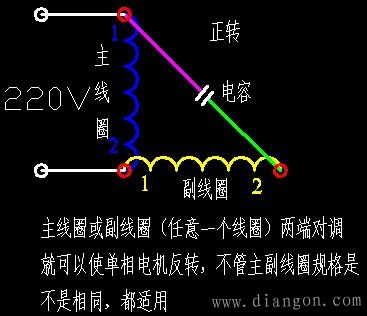

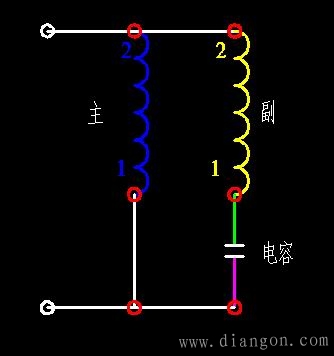

其实是这样，主线圈的1（2）接副线圈的2(1),这样就正传。

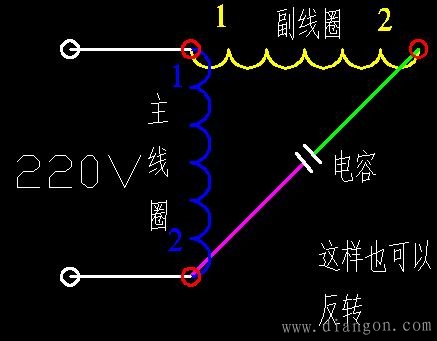

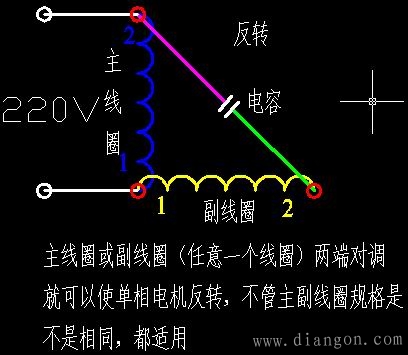

反过来主线圈的1（2）接副线圈的1（2），这样就反转，
