tn接地方式-接地电阻的测试方法
TN接地系统的电源中性点直接接地,并有中性线引出。按其保护线形式,TN接地系统又分为:TN-C接地系统、TN-S接地系统和TN-C-S接地系统等三种。
(1)TN-C接地系统(三相四线制),该系统的中性线(N)和保护线(PE)是合一的,该线又称为保护中性线(PEN)线。它的优点是节省了一条导线,缺点是三相负载不平衡或保护中性线断开时会使所有用电设备的金属外壳都带上危险电压。
(2)TN-S接地系统就是三相五线制,该系统的N线和PE线是分开的,从变压器起就用五线供电。它的优点是PE线在正常情况下没有电流通过,因此不会对接在PE线上的其他设备产生电磁干扰。此外,由于N线与PE线分开,N线断开也不会影响PE线的保护作用。
③TN-C-S接地系统(三相四线与三相五线混合系统),该系统从变压器到用户配电箱是四线制,中性线和保护地线是合一的;从配电箱到用户中性线和保护地线是分开的,所以它兼有TN-C系统和TN-S系统的特点,常用于配电系统末端环境较差或有对电磁抗干扰要求较严的场所。
TN-S接地系统 (整个系统的中性线和保护线是分开的)
TN-C-S接地系统 (整个系统有一部分的中性线和保护线是合一的)
TN-C接地系统 (整个系统的中性线和保护线是合一的)
TT接地系统(TT接地系统有一个直接接地点,电气装置外露可导电部分则是接地)
IT接地系统 (IT接地系统的带电部分与大地间不直接连接,而电气装置的外露可导电部分则是接地的)
字母标识
第一字母表示 电力系统的对地关系
T-----一点接地
I-----所有带电部分与地绝缘,或一点经阻抗接地
第二字母表示装饰的外露可导电部分对地关系
T-----外露可导电部分对地直接电气连接,与电力系统的任何接地点无关
N-----外露可导电部分与电力系统的接地点直接电气连接(在交流系统中,接地点通常就是中性点)如果后面还有字母,这个字母表示中性线和保护线的组合
S-----中性线和保护线是分开的
C-----中性线和保护线是合一的(PEN线)
我们国家110KV及以上系统普遍采用中性点直接接地系统(即大电流接地系统)。
35KV、10KV系统普遍采用中性点不接地系统或经大阻抗接地系统(即小电流接地系统)
380V/220V低压配电系统按保护接地的形式不同可分为:IT系统、TT系统和TN系统。
IT系统的电源中性点是对地绝缘的或经高阻抗接地,而用电设备的金属外壳直接接地。即:过去称三相三线制供电系统的保护接地。
TT接地系统的电源中性点直接接地;用电设备的金属外壳亦直接接地,且与电源中性点的接地无关。即过去的三相四线制供电系统中的保护接地。
TN接地系统,在变压器或发电机中性点直接接地的380/220V三相四线低压电网中,将正常运行时不带电的用电设备的金属外壳经公共的保护线与电源的中性点直接电气连接。即过去的三相四线制供电系统中的保护接零。

接地电阻的测试方法

 1.接地电阻测试要求:
  a. 交流工作接地,接地电阻不应大于4Ω;
  b. 安全工作接地,接地电阻不应大于4Ω;
  c. 直流工作接地,接地电阻应按计算机系统具体要求确定;
  d. 防雷保护地的接地电阻不应大于10Ω;
  e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
  2.接地电阻测试仪 ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。亦可测量低电阻导体的电阻值和土壤电阻率。
  3.本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。附件有辅助探棒导线等,装于附件袋内。其工作原理采用基准电压比较式。
  4.使用前检查测试仪是否完整,测试仪包括如下器件。
  a.ZC-8型接地电阻测试仪一台
  b.辅助接地棒二根
  c.导线5m、20m、40m各一根
  5.使用与操作 1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m。

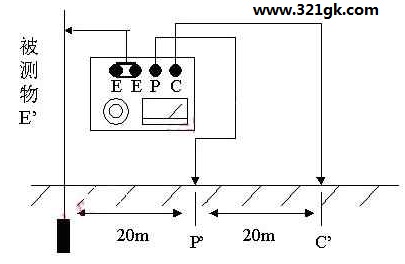

  a.测量大于等于1Ω接地电阻时接线图见图1 将仪表上2个E端钮连结在一起。如下图所示:

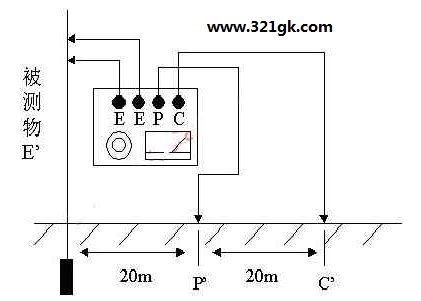

图片说明:测量大于等于1 接地电阻时接线图  b.测量小于1Ω接地电阻时接线图见图2 将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。如下图所示:

图片说明:测量小于1 接地电阻时接线图  c.操作步骤
  (1)仪表端所有接线应正确无误;
  (2)仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触;
  (3)仪表放置水平后,调整检流计的机械零位,归零;
  (4)将“ 倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min.当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。此时刻度盘上读数乘上倍率档即为被测电阻值;
  (5)如果刻度盘读数小于1时,检流计指针仍未取得平衡,可将倍率开关置于小一档的倍率,直至调节到完全平衡为止;
  (6)如果发现仪表检流计指针有抖动现象,可变化摇柄转速,以消除抖动现象 (责任编辑:admin)
