74HC165、75HC595芯片引脚及原理框图与检测步骤

时间:2018-06-29 08:58来源:未知 作者:admin 点击:
图 74HC165、75HC595芯片引脚及原理框图 有了图引脚资料,也许还须再加上时序波形图,再加上内部功能电路图,才能有分析工作原理的条件。也许仍然不够,还须深究对信号的处理细节。

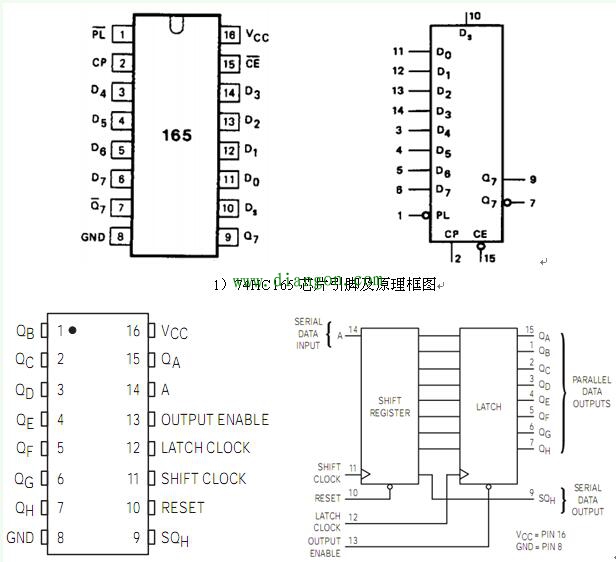

图 74HC165、75HC595芯片引脚及原理框图
  有了图引脚资料,也许还须再加上时序波形图,再加上内部功能电路图,才能有分析工作原理的条件。也许仍然不够,还须深究对信号的处理细节。移位寄存器芯片属于中规模集成电路,其电路结构较为复杂,这么一通搞下来,费时费力。有简单的办法吗?可由应用电路的构成,倒推芯片所完成的功能。也许换一个路子走,更有效率。
先看图,弄明白IC芯片在电路中起到的作用。其中用于处理显示的相关电路部分:
①5组反相器(BU5)为通讯信号传输芯片,其中9、8脚传输的为显示同步时钟(串行脉冲);1、2、3、4脚两组反相器传输的显示数据(串行脉冲),以上是数码管显示所需的两路输入信号。
   ②BU1、BU3用于串行脉冲的再处理,将串行输入转换为8路并行输出(专门处理数码管显示信息)。配合后续电路分析,BU1输出信号经三极管BQ1~BQ8放大,用于数码管的8段显示驱动;BU3输出信号再经BU2进行功率放大,用于6位(7只发光二极管也算作一位,再加上5位数码显示)数码管驱动。
   据此,本电路是根据由MCU主板来(主板MCU发送)的串行脉冲,被动显示的,若显示88888或-----,或无显示,仅有两个可能:
   ①MCU主板未有串行脉冲(显示数据)送至面板,此故障概率较大;
②BU5、BU1、BU2、BU3等电路异常,此故障概率较小。
先不管芯片好坏,测量BU5相关输入、输出引脚的串行脉冲信号,此处推荐采用示波器测量较为准确,若有一路是存在的,则说明主板MCU已经工作(该两路脉冲是主板MCU已经正常工作的标志)。若两路俱无,则故障检修方向已经明确指向排线端子及主板MCU基本工作条件电路。若脉冲正常,而显示异常,检修方向即指向面板电路。
例如针对74HC595芯片,①只要测知输入11脚串行脉冲(显示时钟)和输入14脚串行脉冲(显示数据)正常,②则其余8个“段驱动”信号输出脚,至少有数个脚应有脉冲电压(如2.5V左右)输出。检测该芯片好坏,仅仅需要两个检测步骤。
其中,若数码管显示少笔划,则故障范围已经缩小至BU1和BQ1~BQ8;若其中某位数码管不显示,则故障范围已经缩小至BU3、BU2。
故障检修本来无须费时费力,真的是一桩很简单的事情。看看行程艰难,但一个转身,即达目的地了。   (责任编辑:admin)
