电能表功率计算公式 电阻的识别方法

时间:2018-06-29 09:01来源:未知 作者:admin 点击:
功率单位是w或kw,电度单位是kwh,1kw工作1小时耗电量是1kwh(度) 电功W:电流所做的功叫电功.电流作功过程就是电能转化为其它形式的能. 公式:W=UQ W=UIt=U2t/R=I2Rt W=Pt 单位:W焦 U伏
功率单位是w或kw,电度单位是kwh,1kw工作1小时耗电量是1kwh(度)
电功W:电流所做的功叫电功.电流作功过程就是电能转化为其它形式的能.
公式:W=UQ W=UIt=U2t/R=I2Rt W=Pt 单位:W焦 U伏特 I安培 t秒 Q库 P瓦特
电功率P:电流在单位时间内所作的电功,表示电流作功的快慢.
【电功率大的用电器电流作功快.】
公式:P=W/t P=UI (P=U2/R P=I2R)
单位:W焦 U伏特 I安培 t秒 Q库 P瓦特 ⒊电能表
(瓦时计):测量用电器消耗电能的仪表.1度电=1千瓦时=1000瓦×3600秒=3.6×106焦耳
例:1度电可使二只“220V、40W”电灯工作几小时?
解 t=W/P=1千瓦时/(2×40瓦)=1000瓦时/80瓦=12.5小时


使用电阻,必须得知道如何认识电阻的大小。每个电阻上都有色环,即根据色环法,来读取电阻的大小。

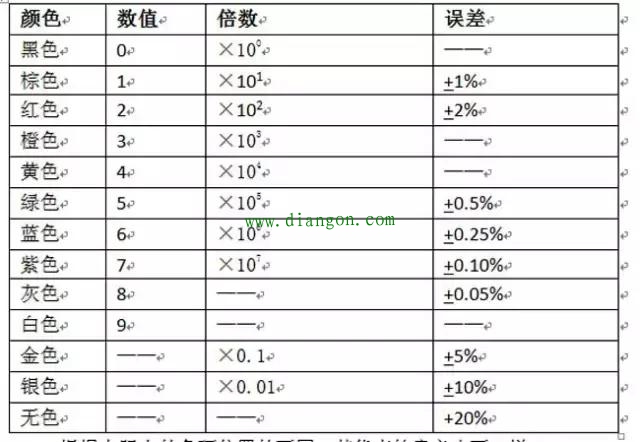

所谓的色环法就是用不同颜色的色标来表示电阻参数。色环电阻有4个色环的,也有5个色环的,各个色环代表的意义如下表:


根据电阻上的色环位置的不同,其代表的意义也不一样。

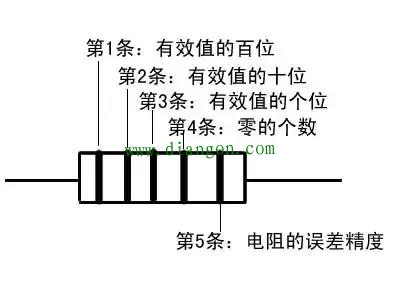

以五色环为例介绍每条色环的意义,如下图所示:

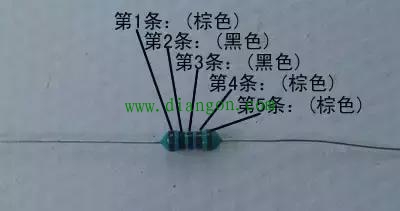

在设计电路中使用的是常见的5色环电阻,颜色分别是棕、黑、黑、棕、棕。第1、2、3条代表数值,分别代表的数值是1、0、0;第4条表示倍数,棕色为1倍;第5条代表误差,棕色表示误差范围为+1%。
如下图所示:


根据色环表可得上图电阻值:
100 ×101=1000ᾨ 误差范围为正负10 ᾨ
读取色环电阻的参数,首先要判断读数的方向。一般来说,表示误差的色环离开其他几个色环较远并且较宽一些。判断好方向后,就可以从左向右读数。
