一、 电阻的测量

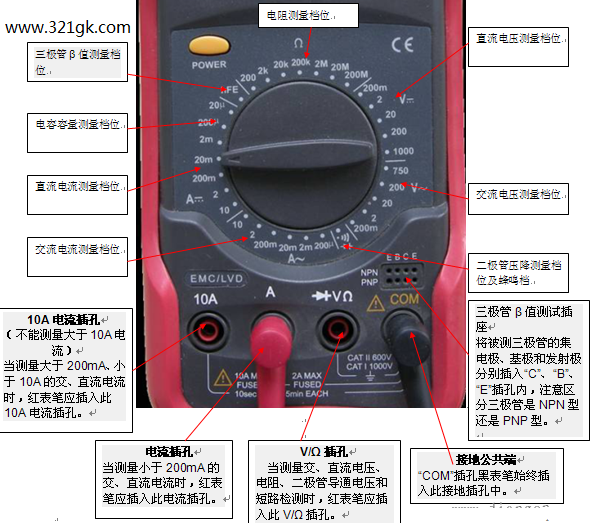

电阻的测量比较简单 红表笔插入“V/Ω”插孔中，黑表笔插入 "com"插孔，根据电阻的大小选择适当的电阻档，红、黑两表笔分别接触电阻两端，观察读数即可。
特别是，测量在路电阻时（在电路板上的电阻），应先把电路的电源关断，以免引起读数抖动。禁止用电阻档测量电流或电压（特别是交流220V电压），否则容易损坏万用表。在路检测时注意电阻不能有并联支路。
         电阻档选的比较大时（比如测量10M的电阻）应先将两支表笔短路，显示的值可能为1M。每次测量完毕需把测量结果减去此值，才是实际电阻值(电阻档高时，误差会比较大)。

  二、 数字万用表电容检测方法
固定小电容器的检测
    1.检测10pF以下的小电容 因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。测量时，可选用万用表电阻档，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。若测出阻值(指针向右摆动)为零，则说明电容漏电损坏或内部击穿。
    2.检测10PF～0.01μF固定电容器是否有充电现象，进而判断其好坏。万用表选用电阻挡。两只三极管的β值均为100以上，且穿透电流要些 可选用3DG6等型号硅三极管组成复合管。万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。由于复合三极管的放大作用，把被测电容的充放电过程予以放大，使万用表指针摆幅度加大，从而便于观察。应注意的是：在测试操作时，特别是在测较小容量的电容时，要反复调换被测电容引脚接触A、B两点，才能明显地看到万用表指针的摆动。
    3.对于0.01μF以上的固定电容，可用万用表的R×10k挡直接测试电容器有无充电过程以及有无内部短路或漏电，并可根据指针向右摆动的幅度大小估计出电容器的容量。
1．数字万用表检测电解电容：
（1）用电容档直接检测
　　某些数字万用表具有测量电容的功用，UT51其量程分为200μ和20μ两档。
    测量时先将红表笔接到电流端孔，黑表笔接到COM端孔 ，功能档位选择电容档位 ，再用红黑表笔接已放电的电容两引脚（注意极性），选取适当的量程后就可读取显示数据。
　　200μ档，宜于测量20uF至200μF之间的电容；20μ档，宜于测量2μF至20μF之间的电容。
（2）用蜂鸣档初步判断电容的好坏
　  使用数字万用表的蜂鸣器档，可以高速检验电解电容器的质量好坏。测量方法如上图所示，将数字万用表拨至蜂鸣器档 ，用两支表笔区分与被测电容器Cx的两个引脚接触。接着，再将两支表笔对调测量一次，蜂鸣器应发声，此种情况标明被测电解电容基本正常。此时，可再拨至20MΩ或200MΩ高阻档测量一下电容器的漏电阻，即可判别其好坏。
　　测试时，假设蜂鸣器不断发声，标明电解电容器内部曾经短路；若重复对调表笔测量，蜂鸣器不响，仪表总是显示为“1”，则标明被测电容器内部断路或容量消逝。用数字万用表测量大于20μF的电容注意这个方法很实用。
（3）用电阻档初步检测电容
　　实际证明，使用数字万用表也可观察电容器的充电进程，这实践上是以屏幕的数字量反映充电电压的改动情况。下面引见的是运用数字万用表电阻档检测电容器的方法，关于未配置电容档的仪表很有适用价值。此方法适用于测量0.1μF～几千微法的大容量电容器。
       将数字万用表拨至适宜的电阻档，红表笔和黑表笔区分接触被测电容器Cx的两极，这时显示值将从“000”开端逐渐添加，直至显示溢出符号“1”。若不断显示“000”，标明电容器内部短路；若不断显示溢出，则能够时电容器内部极间开路，也可以够时所挑选的电阻档不适宜。检验电解电容器时须要留意，红表笔（带正电）接电容器正极，黑表笔接电容器负极。
2.指针式万用表检测电解电容器
    1.因为电解电容的容量较一般固定电容大得多，所以，测量时，应针对不同容量选用合适的量程。根据经验，一般情况下，1～47μF间的电容，可用R×1k挡测量，大于47μF的电容可用R×100挡测量。
    2.将万用表红表笔接负极，黑表笔接正极，在刚接触的瞬间，万用表指针即向右偏转较大偏度(对于同一电阻挡，容量越大，摆幅越大)，接着逐渐向左回转，直到停在某一位置。此时的阻值便是电解电容的正向漏电阻，此值略大于反向漏电阻。实际使用经验表明，电解电容的漏电阻一般应在几百kΩ以上，否则，将不能正常工作。在测试中，若正向、反向均无充电的现象，即表针不动，则说明容量消失或内部断路；如果所测阻值很小或为零，说明电容漏电大或已击穿损坏，不能再使用。
    3.对于正、负极标志不明的电解电容器，可利用上述测量漏电阻的方法加以判别。即先任意测一下漏电阻，记住其大小，然后交换表笔再测出一个阻值。两次测量中阻值大的那一次便是正向接法，即黑表笔接的是正极，红表笔接的是负极。
    4.使用万用表电阻挡，采用给电解电容进行正、反向充电的方法，根据指针向右摆动幅度的大小，可估测出电解电容的容量。

三、电感器的检测
       将万用表置于电阻档，红、黑表笔各接色码电感器的任一引出端，此时指针应向右摆动。根据测出的电阻值大小，可具体分下述三种情况进行鉴别：
    1.被测色码电感器电阻值为零，其内部有短路性故障。
    2.被测色码电感器直流电阻值的大小与绕制电感器线圈所用的漆包线径、绕制圈数有直接关系，只要能测出电阻值，则可认为被测色码电感器是正常的。

四、二极管的正反向电阻，压降和好坏的判断
首先要强调的是用数字万用表测量二极管时，实测的是二极管的正向电压值，而指针式万用表则测的是二极管正反向电阻的值。
二极管有锗管和硅管之分。锗管正向压降比硅管小，0.1- 0.3V 为锗二极管，0.5- 0.8V则为硅二极管
   （1）用指针式万用表欧姆档测量二极管的正、反向电阻。
一般情况正向电阻低的二极管为高频管，正向电阻高的为低频管
（2）数字万用表二极管正、反压降的测量
将红表笔插入 "V • Ω 插孔，黑表笔插入 "com"插孔 ，红表笔极性为"+"黑表笔极性为"-"。
②将功能量程开关置于测量档，红表笔接被测二极管正极，黑表笔接被测二极管负极 。
③从显示屏上读出二极管的近似正向压降值，硅二极管一般为0.5-0.8v。
   „红表笔接二极管阴极，黑表笔接二极管阳极 ，万用表显示的是反向压降，高位应该显示为“1”或很大的数值。
    （3）二极管好坏的判断
若用指针式万用表测得稳压二极管的正、反向电阻或者用数字式万用表测压降时，若两次的数值均很小，则二极管内部短路；若两次测得的数值均很大或高位为“1”，则二极管内部开路
测量注意事项:当测量在线二极管时，测量前必须断开电源，并将相关的电容放电。

五、发光二极管正、负极及其性能判断
(1) 发光二极管正、负极判断
    发光二极管正、负极的判断通常发光二极管的引脚中，较长的引脚为正极，较短的引脚为负极。另一种判别发光二极管正、负极的方法是，将发光二极管置于灯光照射处，可观察到两引脚在管体内的形状，如图所示，其中较长的一端是负极、较短的一端是正极。
(2) 普通发光二极管的性能检测
外接电源测量。用3V稳压源或两节串联的干电池及万用表（指针式或数字式皆可）可以较准确测量发光二极管的光、电特性。为此可按下图所示连接电路即可。如果测得VF在1.4～3V之间，且发光亮度正常，可以说明发光正常。如果测得VF=0或VF≈3V，且不发光，说明发光管已坏。用如图所示方法检测，可以测出该LED的伏安特性。

六、稳压二极管的极性，好坏和稳压值的检测
（1）稳压二极管极性的判断
    稳压二极管是一种工作在反向击穿区、具有稳定电压作用的二极管。其极性与性能好坏的测量与普通二极管的测量方法相似。
（2）稳压二极管好坏的检测     若用指针式万用表测得稳压二极管的正、反向电阻均很小或均为无穷大或者用数字式万用表测得的电压均很小或很大时，则说明该二极管已击穿或开路损坏。
稳压二极管稳压时，若测量稳压二极管的稳定电压值忽高忽低，则说明该二极管不稳定。
（3）稳压值的测量      用0~30V连续可调直流电源，对于13V以下的稳压二极管，可将稳压电源的输出电压调至15V，将电源正极串接1只1.5k限流电阻后与被测稳压二极管的负极相连接，电源负极与稳压二极管的正极相接，再用万用表测量稳压二极管两端的电压值，所测的读数即为稳压二极管的稳压值。若稳压二极管的稳压值高于 15V，则应将稳压电源调至20V以上。

七、三极管引脚极性，类型和放大倍数判断
PNP(positive-negative-positive),正负正，
NPN(negative-positive-negative),负正负，
不同型号的三极管他们的引脚排布不全一样。电子元件厂家一般都提供元件参数表，也可以用万用表判断引脚极性，类型和放大倍数。
（1）判别引脚极性和三极管的类型
首先将万用表打到测试二极管端 ，用万用表的一个表笔接触三极管的其中一个管脚，而用万用表另外的那支表笔去测试其余的管脚，直到测试出如下结果：
（1）如果三极管的黑表笔接其中一个管脚，而用红表笔测其它两个管脚都导通有电压显示，那么此三极管为PNP三极管，且黑表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的红表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。
（2）如果三极管的红表笔接其中一个管脚，而用黑表笔测其它两个管脚都导通有电压显示，那么此三极管为NPN三极管，且红表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的黑表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。
 利用数字万用表hFE档也可测出三极管的集电极C和发射极E。根据三极管的类型将三极管的的三个脚插入e、b、c三个孔中 ，若屏幕显示大于一百以上，则说明管子插入正确，若显示只有几十则说明管子引脚插错了孔。
（2）利用数字万用表hFE档检测方法倍数β
      将量程开关拨至“hFE” ，此时红、黑两表笔不起作用，根据三极管的类型将三极管的e、b、c的三个脚插入e、b、c三个孔中 ，屏幕显示大于一百以上的数字，该值为放大倍数β，若显示“000”，则说明三极管已坏。
（3）判别三极管的好坏
   （1）检查三极管的两个PN结。测试时用万用表测二极管的档位分别测试三极管发射结、集电结的正、反偏是否正常，正常的三极管是好的，否则三极管已损坏。如果在测量中找不到公共b极、该三极管也为坏管子。我们以PNP管为例来说明，一只PNP型的三极管的结构相当于两只二极管，负极靠负极接在一起。
    我们首先用数字万用表二极管挡测一下e与b之间和e与c之间的正反向压降。当黑表笔接b 时，用红表笔分别接e和c应出现两次压降小的情况。然后把接b 的黑表笔换成红黑表笔，再用黑表笔分别接e和c，将出现两次压降大的情况。被测三极管符合上述情况，说明这只三极管是好的。
（2）检查三极管的穿透电流：我们把三极管c、e之间的反向电阻叫测穿透电流。用万用表红表笔接PNP三极管的集电极 c , 黑表笔接发射极 e，看表的指示数值，这个阻值一般应大于几千欧，越大越好，越小说明这只三极管稳定性越差。
（4）测判三极管的口诀
     三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方法，笔者总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。”　　　　　　　　　　　　　　　　　　　　　
    一、三颠倒，找基极
　　大家知道，三极管是含有两个PN结的半导体器件。根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管。
　　测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。对于指针式万用电表有，其红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。测试的第一步是判断哪个管脚是基极。这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和 2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。在这三次颠倒测
量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
    二、 PN结，定管型
　　找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型。将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。　　　　　　　　　　　    三、顺箭头，偏转大
　　找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。
　　(1)对于NPN型三极管，由NPN型三极管穿透电流的流向原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。
　　(2)对于PNP型的三极管，道理也类似于NPN型，其电流流向一定是：黑表笔→e极→b极
→c极→红表笔，其电流流向也与三极管符号中的箭头方向一致，所以此时黑表笔所接的一定是发射极e，红表笔所接的一定是集电极c。　　　　　　　　    四、测不出，动嘴巴
　　若在“顺箭头，偏转大”的测量过程中，若由于颠倒前后的两次测量指针偏转均太小难以区分时，就要“动嘴巴”了。具体方法是：在“顺箭头，偏转大”的两次测量中，用两只手分别捏住两表笔与管脚的结合部，用嘴巴含住(或用舌头抵住)基电极b，仍用“顺箭头，偏转大”的判别方法即可区分开集电极c与发射极e。其中人体起到直流偏置电阻的作用，目的是使效果更加明显。

八、集成电路检测方法
（一）常用的检测方法
集成电路常用的检测方法有在线测量法、非在线测量法和代换法。
1．非在线测量
     非在线测量潮在集成电路未焊入电路时，通过测量其各引脚之间的直流电阻值与已知正常同型号集成电路各引脚之间的直流电阻值进行对比，以确定其是否正常。
2．在线测量
     在线测量法是利用电压测量法、电阻测量法及电流测量法等，通过在电路上测量集成电路的各引脚电压值、电阻值和电流值是否正常，来判断该集成电路是否损坏。
3．代换法
    代换法是用已知完好的同型号、同规格集成电路来代换被测集成电路，可以判断出该集成电路是否损坏。
４．总电流测量法
　　该法是通过检测ｉｃ电源进线的总电流，来判ｉｃ好坏的一种方法。由于ｉｃ内部绝大多数为直接耦合，ｉｃ损坏时（如某一个ｐｎ结击穿或开路）会引起后级饱和与截止，使总电流发生变化。所以通过测量总电流的方法可以判ｉｃ的好坏。也可用测量电源通路中电阻的电压降，用欧姆定律计算出总电流值。
    我们知道，集成块使用时，总有一个引脚与印制电路板上的“地”线是焊通的，在电路中称之为接地脚。由于集成电路内部都采用直接耦合，因此，集成块的其它引脚与接地脚之间都存在着确定的直流电阻，这种确定的直流电阻称为该脚内部等效直流电阻，简称R内。当我们拿到一块新的集成块时，可通过用万用表测量各引脚的内部等效直流电阻来判断其好坏，若各引脚的内部等效电阻R内与标准值相符，说明这块集成块是好的，反之若与标准值相差过大，说明集成块内部损坏。
    测量时有一点必须注意，由于集成块内部有大量的三极管，二极管等非线性元件，在测量中单测得一个阻值还不能判断其好坏，必须互换表笔再测一次，获得正反向两个阻值。只有当R内正反向阻值都符合标准，才能断定该集成块完好。
    根据实际检修经验，在路检测集成电路内部直流等效电阻时可不必把集成块从电路上焊下来，只需将电压或在路电阻异常的脚与电路断开，同时将接地脚也与电路板断开，其它脚维持原状，测量出测试脚与接地脚之间的R内正反向电阻值便可判断其好坏。

 九、测量晶振是否起振小技巧
     没有示波器情况下如何测量晶振是否起振。可以用万用表测量晶振两个引脚电压是否是芯片工作电压的一半，比如工作电压是5V则是否是2.5V左右。另外如果用镊子碰晶体另外一个脚，这个电压有明显变化，证明是起振了的。
