触发器按逻辑功能分类它主要有以下四种

时间:2018-05-11 10:38来源:未知 作者:admin 点击:
触发器是由各种基础门电路单元组成,广泛应用于数字电路和计算机中。它具有两个稳定状态的信息存储器件,是构成多种时序电路的最基本逻辑单元,也是数字逻辑电路中一种重要的


触发器是由各种基础门电路单元组成,广泛应用于数字电路和计算机中。它具有两个稳定状态的信息存储器件,是构成多种时序电路的最基本逻辑单元,也是数字逻辑电路中一种重要的单元电路。

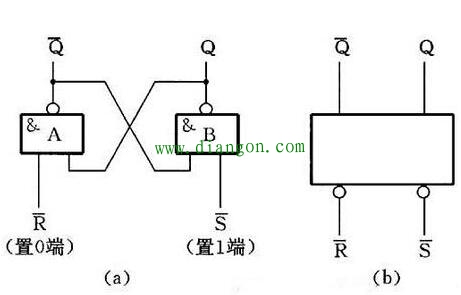

触发器具有两个稳定状态,即0和1,在一定的外界信号作用下,可以从一个稳定状态翻转到另一个稳定状态。 触发器有集成触发器和门电路组成的触发器二种。触发方式有电平触发和边沿触发二种。 触发器应用很广,可用做数字信号的寄存,移位寄存,分频和波形发生器等例如RS触发器;它是将两个与非门或者或非门的G1 G2的输入、输出端相互交叉连接而成。它用逻辑图和逻辑符号表示,有效高电平、低电平。


触发器按逻辑功能分类它主要有以下四种:
①RS触发器:即在时钟脉冲作用下,根据输入信号R,S取值不同,凡具有置0,置1和保持功能的电路,都称为RS型时钟触发器,简称为RS触发器。
②JK触发器:即在时钟脉冲作用下,根据输入信号J,K取值的不同,凡具有保持,置0,置1,翻转功能的电路,都称为JK型时钟触发器,简称为JK触发器。
③D触发器:即在时钟脉冲作用下,凡具有置0,置1功能的电路,都叫做D型时钟触发器,简称为D触发器。
④T触发器:即在时钟脉冲作用下,根据输入信号T取值的不同,凡具有保持和翻转功能的电路,即当T=0时能保持状态不变,T=1时一定翻转的电路,都称为T型时钟触发器,简称为T触发器。
