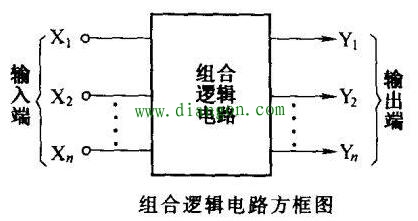

组合逻辑电路包括各种编码器、译码器、加法器、数值比较器、数值选择与分配器等。组合逻辑电路的基础单元是门电路。组合逻辑电路可以具有一个或多个输入端，同时具有一个或多个输出端，如下图所示。组合逻辑电路的特点是，输出信号的状态仅与当时的输入信号的状态有关，而与该时刻之前的电路状态无关。分析组合逻辑电路的关键是正确应用逻辑代数。
1、运用逻辑函数表达式进行分析
运用逻辑函数表达时进行分析的方法，是从输入端到输出端逐级写出每一个逻辑单元的逻辑函数表达式，得出最终的逻辑函数表达式，并简化为最简形式，据此确定该电路的逻辑功能。

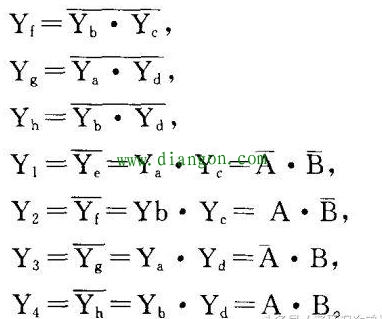

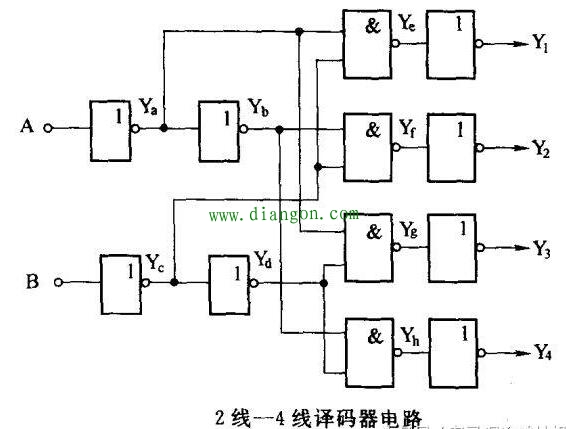

以下图所示组合逻辑电路为例，该电路具有两个输入端A和B，具有4个输出端T1，Y2，Y3，Y4。各级逻辑函数表达式如下。
从逻辑函数表达式可知：当输入端AB=“00”时，输出端Y1=1，当输入端AB=“10”时，输出端Y2=1，输入端AB=“01”时，输出端Y3=1，输入端AB=“11”时，输出端Y4=1。可见，这是一个2线-4线译码器，它的功能是将2位二进制码译码后，从4个输出端中所对应的哪一个输出端输出。
2、运用逻辑函数真值表进行分析
运用逻辑函数真值表进行分析的方法，是列出所有输入端与所有输出端之间的逻辑函数真值表，然后根据真值表判断出电路的逻辑功能。

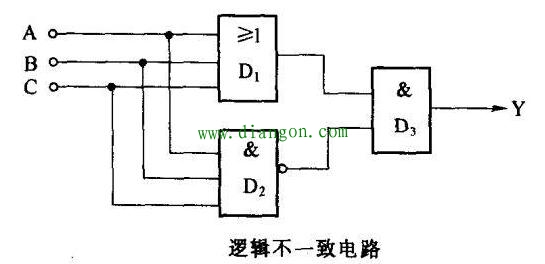

某组合逻辑电路如下图所示，它包含3个逻辑门电路D1，D2，D3，具有3个输入端A,B,C和1个输出端Y。3个输入端共有8种组合状态，逐一分析如下：
当ABC=”000”时，D1输出为“0”，D2输出为“1”，Y=0；当ABC=“001”时，D1输出为“1”，D2输出为“1”，Y=1；当ABC=“010”时，D1输出为“1”，D2输出为“1”，Y=1；......当ABC=“111”时，D1输出为“1”，D2输出为“0”，Y=0；根据以上分析结果得到的逻辑函数真值表如下图所示。
从逻辑函数真值表可见，只有当ABC=”000”或者ABC=”111”时，才有Y=0，否则Y=1，所以，这是一个逻辑不一致电路，当三个输入端的输入逻辑状态不一致时，电路输出为1，当3个输入端的逻辑状态一致时，电路输出为0。
