自举电路如何把电压一步步顶上去的？

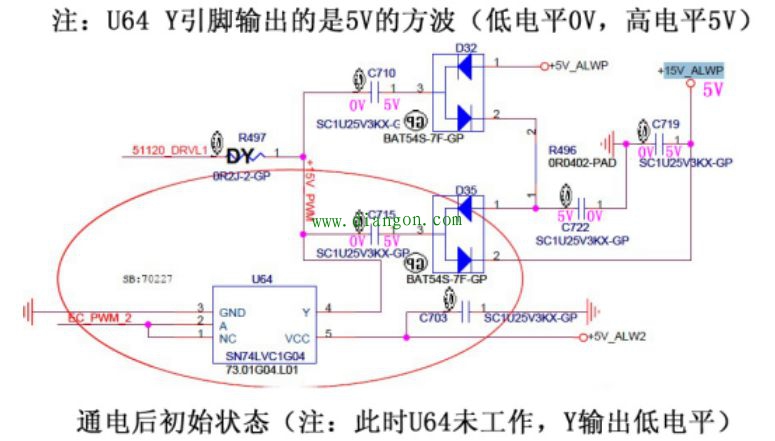

+5V_ALWP电压通过D32的1脚对C710、C722、C715、C719开始充电，充电完毕后电路状态如上图显示（二极管压降忽略不计）。

此时的+15V_ALWP，实际电压为5V

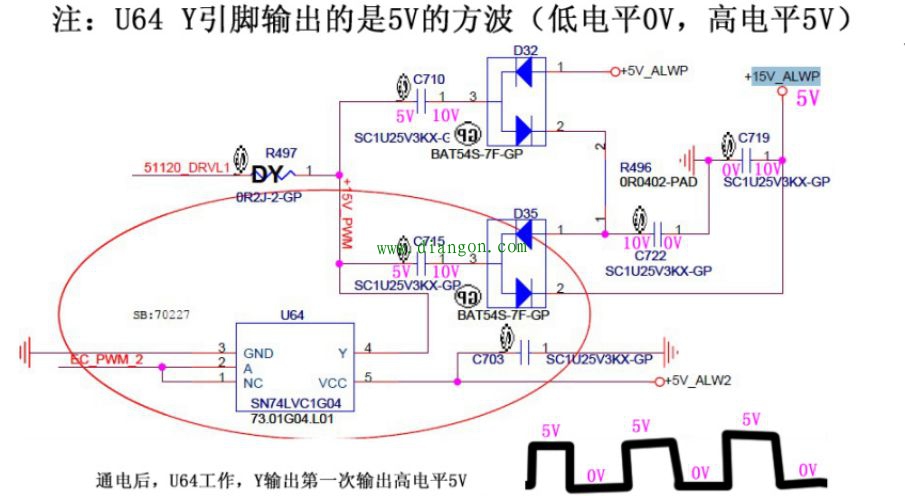

1由于电容的两端电压不能突变，此时C715两端的电位为左边5V，右边10V（C715的电压依然是10V-5V=5V），然后电流经过D35的2引脚，对C719电容充电，充电后C719的电压升到10V。

2在上述1发生的同时，Y输出的第一次高电平5V也对C710充电。同样电容两端电压不能突变，所以C710两端的电位为左边5V，右边10V（C710的电压依然是10V-5V=5V）。然后电流经过D32的2引脚对C732D电容充电（充电前C722的电压为5V），充电后C722的电压升到10V。

此时+15V_ALWP电压为10V。

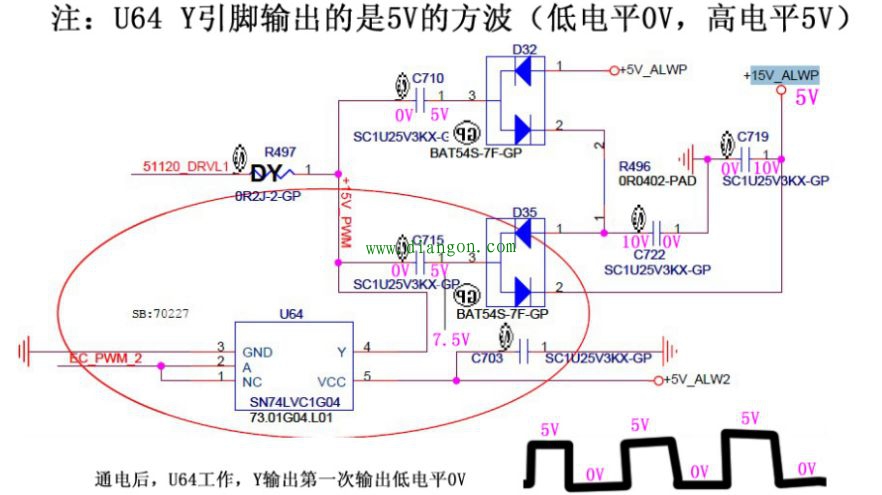

1由于电容的两端电压不能突变，此时C715两端的电位为左边0V，右边5V（C715的电压依然是5V-0V=5V，保持5V电压），当C715电压为5V后，由于C722电压10V＞C715电压5V，C722会对C715充电。充电后C715=C722=7.5V。此时C715电压依然比C719电压低。是由于D35的2引脚处的二极管反向截止，所以C719不能对C715充电，C719电压保持在10V。

2在上述1发生的同时，Y输出的第一次低电平0V也改变了C710左端的电压。同样电容两端电压不能突变，所以C710两端的电位为左边0V，右边5V（C710的电压依然是5V-0V=5V）。此时C710电压低，C722电压高（7.5V）。但是由于D35的2引脚处的二极管反向截止，所以C722不能对C710充电。C722电压保持在7.5V。

3当Y再次输出高电平时，C722又被充电到10V。当Y变为低电平是C722（10V）对C715(7.5V)充电。C715=8.75V。当Y再次输出高电平时，此时C715两端的电位为：左边：5V,右边：13.75V(5V+8.75V)，C715对C719充电，C719电压变为11.875V，C715由于对C719充电，电压变为11.875V。此时+15V_ALWP电压是11.875V。

4经过数次高低电平变化后，C715两端电压慢慢升高，同时C715对C719充电，C719电压也慢慢升高，最终C715会被充电到10V，不再升高。当Y引脚再次输出高电平5V时，C715的电位为：左边5V，右边15V(10V+5V).最终+15V_ALWP电压稳定在15V。
