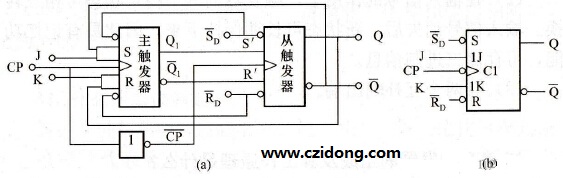

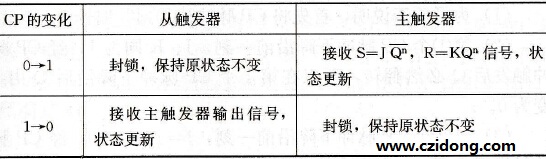

Qn+1=JQn + KQn Q（n+1)=JnQn(非）+Kn（非）Qn . 主从JK触发器的逻辑图及逻辑符号_JK触发器电路结构及工作原理 为了解决输入信号之间的约束问题，避免输入端R、S出现全1的情况，可将电路改进为主从型JK触发器，简称为JK触发器。 (1)电路结构。JK触发器的逻辑图，如图1 (a)所示。由图可见，是将主从RS触发器  和Q端的状态引回到两个输入端，形成JK触发器的信号输入端，分别称为J端和K端。JK触发器的逻辑符号，如图1 (b)所示。 图1 主从JK触发器的逻辑图及逻辑符号 (a)逻辑图；(b)逻辑符号 (2)工作原理。由逻辑图分析，JK触发器的触发特点，可用表1说明。 表1 主从JK触发器触发特点  可见，主从式JK触发器也是CP的下降沿触发。根据JK触发器的触发特点，可知： 当CP=1时，主触发器工作，有  当CP=0时，从触发器打开，则有  亦即：  该式为JK触发器的特性方程。 (责任编辑：admin) |
主从jk触发器的特性方程 逻辑图及逻辑符号电路结构及工作原理
时间:2017-03-10 09:05来源:未知 作者:admin 点击:
次
jk触发器的特性方程-主从JK触发器的逻辑图及逻辑符号_JK触发器电路结构及工作原理
