由与非门构成的基本RS触发器电路图原理 由或非门构成的基本RS触发器

时间:2018-06-21 08:55来源:未知 作者:admin 点击:
由两个与非门电路交叉耦合即构成基本的RS触发器,由于电路中G1、G2作用相同,习惯上用逻辑符号予以表示。 图1 由与非门构成的基本RS触发器 /RD、/SD为触发器的两个输入端,/SD称为置
由两个与非门电路交叉耦合即构成基本的RS触发器,由于电路中G1、G2作用相同,习惯上用逻辑符号予以表示。


图1 由与非门构成的基本RS触发器
/RD、/SD为触发器的两个输入端,/SD称为置位(或置1)端;/RD称复位(或置0)端。在标注字母上方加短杠,表示低电平信号有效。触发器还有两个输出端,两者的逻辑电平相反,以Q端为基准。如Q=1,则/Q=0。
从电路结构来看,因仅有两个输入端子,则输入有四种电平组合,在合适的信号作用下,触发器可以从一种稳态翻转至另一稳态。
当/SD=0,/RD=1时,触发器置1;
当/SD=1,/RD=0时,触发器置0;
当/SD=0,/RD=0时,出现输出竞争现象,为非法输入电平(正常应用时应避免出现这种情况);
当/SD=1,/RD=1时,输出保持不变。
综上所述,基本RS触发器具有置0、置1和保持功能;但输入信号不能同时为0,是具有约束条件的触发器。

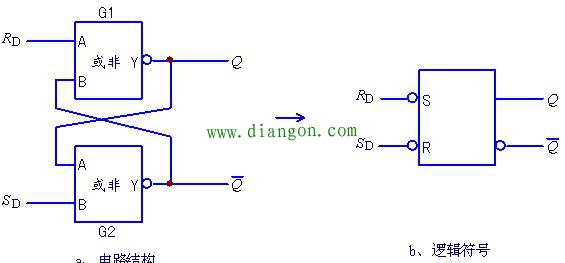

用两个或非门交叉耦合,也可构成基本RS触发器,其电路结构和逻辑符号如图所示。


图  与或非门构成的基本RS触发器
RD和SD分别为复位(置0)和置位(置1)端,它们均是高电平有效。其信号输入也有四种组合。当RD=0,SD=1时,触发器置1;当RD=1,SD=0时,触发器置0;当二者都为1时,触发器状态不确定(为非法电平);当RD=0,SD=0时,触发器保持原状态不变。
与普通门、受控门电路相比,前者输入为常态信号,输出状态取决于即时输入;后者输入为“瞬态”信号,有触发特性,输出有保持功能,输出为输入的“过去时”,输入条件成立时输出保持。输入信号存在约束条件,限制了其实用性。RS基本触发器是没有实际应用IC器件的,实际应用器件是在此基础上将性能提升后的IC产品,如同步RS触发器,同步D触发器等系列产品。
