三态R-S锁存触发器CC4044B内部电路结构与引脚功能图解

时间:2018-06-21 08:58来源:未知 作者:admin 点击:
三态R-S锁存触发器CC4044B。内部电路结构与引脚功能见下图。 图 CD4044B三态R-S锁存器 将基本的R-S触发器加以改造,如在输出侧增设传输开关,就可得到具有三态传输功能的R-S触发器。从其
三态R-S锁存触发器CC4044B。内部电路结构与引脚功能见下图。

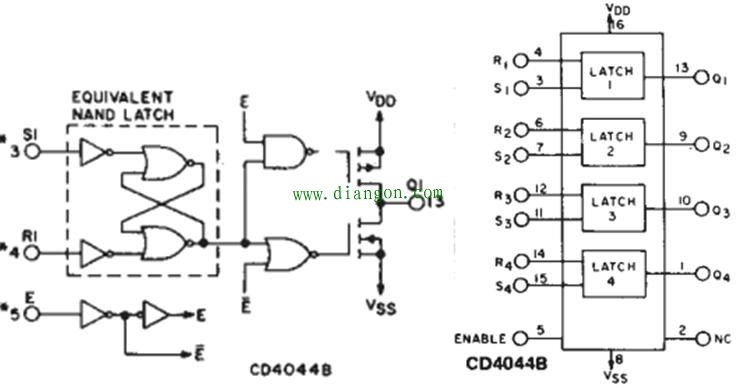

图  CD4044B三态R-S锁存器
将基本的R-S触发器加以改造,如在输出侧增设传输开关,就可得到具有三态传输功能的R-S触发器。从其内部电路结构可看出,a)增加了EN使能控制端,高电平为通态,低电平为关态;b)增加了受控输出级,为三态输出模式,当EN端为低电平时,输出级相对于外部电路,为高阻态(三态)。
从检修角度出发,我们需要注意的着重点是在线如何确定芯片好坏,并找到(引脚功能、尺寸适宜的)替代元件。
检修要点:
a)在高阻(传输关断)态,输出端电平不取决于输入信号,而由电路设计者人为限定(由外加上拉、下拉电阻确实静态高、低电平);
b)在正常传输(EN端为高电平)状态,具有基本R-S触发器的工作特性:可置0、可置1、输出保持。可以通过对此三特性的验证来确定芯片好坏。
和普通门电路不同,现在的输出是“过去时”,不是对即时的输入信号作出的反映。欲确实电路好坏,需人为变动一下输入电平——进行置0或置1操作,据输出端做出的反映,确实判断芯片的好坏。一定条件下,我们可以在输入端做出“人为动作”,来迫使输出端作出相应的反应。其实任何器件,都不难找到相应的检修和判断方法,器件的正常工作与否即使如雪泥鸿爪,也总会“有迹可寻”。为此,需要研究触发器的输入电路形式,并据此采用相应的“人为动作”,而不会导致在线器件(如触发器的前级电路)的损坏。
对器件检测最好的方法,是上电检测输入、输出状态得出结论,远比测量引脚电阻、摘下后放入IC测试仪进行检测,更为方便和准确。这是因为其外围电路及供电条件,已经提供了最为优良的检测条件!
