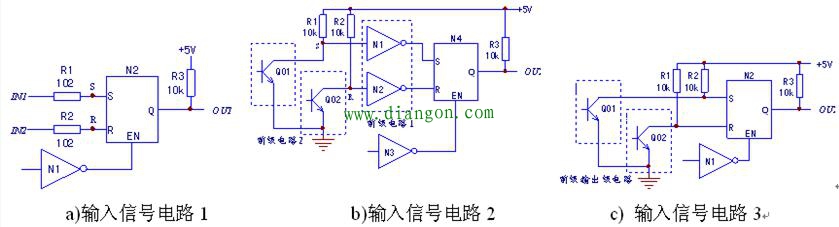

图 触发器输入信号电路形式
图a）电路，因输入信号回路串入了R1、R2隔离电阻，因而前级输入电路是何形式不再重要。该触电器为高电平信号输入有效，可知其常态（或静态）R、S输入端应该为低电平。在首先确实EN端为高电平（确实电路为通态）情况下（若EN端为低电平，说明处于关态——高阻态，需查低电平原因并排除之），若测Q端为低电平，此时将图中S点与+5V短接一下（即输入置1信号），再测Q端应由0V变为5V高电平，并保持。说明N2芯片是好的。反之，若Q端为高电平，将图中R点与+5V短接一下（即输入置0信号），diangon.com而Q端就变为低电平并保持。否则说明芯片已坏。
图b)电路，其信号输入前级电路为反相器电路，其内部输出级为电压互补放大器结构，N1、N2输出端静态为低电平，此时若贸然将N4的R、S端与+5V短接制造人为高电平信号，则因造成N1、N2输出级对+5V电源短路而损坏N1、N2器件。在N1、N2的输出端无法做手脚，则进而往输入端电路查找，总能找到动手的地方。该前级电路2为开路集电极输出结构，接有R1、R2上拉电阻。此时将Q01、Q02的集电极与供电地短接一下，即能方便地制造置0或置1信号，从而确实N4触发器电路的好坏。
同理，处理EN端电路，也可用相似方法，制造通态信号，以创造触发器的动作检测条件。
图c)电路，该电路是高电平有效触发方式，因而制造高电平的置1或置0信号，仅需短接Q01、Q02的发射结使其处于截止状态即可。
另外，若前级电路为三态门，将三态门处于高阻态时，此时可在N2的R、S端随意制造高、低电平信号，如将R、S端接地或接+5V。但若三态门处于通态时，则应在三态门的输入端想办法，制造信号了。
