BTL功率放大器识图采用顺向看图法或逆向看图法来分析数字电路

BTL是“平衡式无输出变压器”的英文缩写。此类功率放大器属于桥式推挽放大电路。BTL功率放大器的特点：一是采用单电源供电方式，二是采用上升沿和下降沿脉冲信号触发，三是采用双端直接耦合输出方式。此类功率放大器的效率高于OCL功率放大器，所以广泛应用在新型彩色电视机、彩色显示器、音响等电路中。

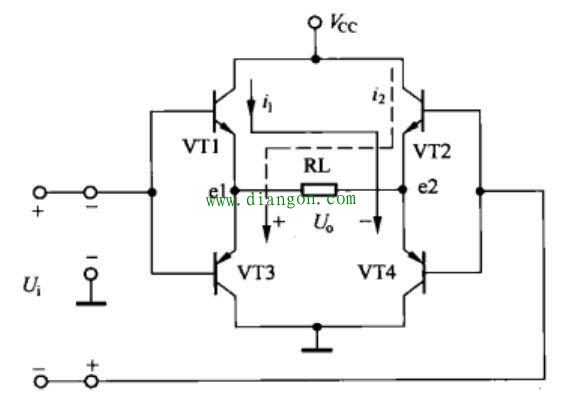

典型BTL功率放大器如下图所示。BTL功率放大器的功率放大管是由两个互补对称电路构成的四桥臂电路，负载RL接在两个互补对称电路的输出端，并且采用直接耦合输出方式。

电源电压VCC加到放大管VT1，VT2的集电极，为他们供电。静态时，由于没有信号输入，放大管VT1~VT4截止，无电压输出，RL上无电流流过。当输入Ui的正半周信号时，VT1和VT4导通，它们的集电极电流由VCC经VT1，RL，VT4到地构成回路，形成输出信号的上半周；当输入Ui的负半周信号时，VT2，VT3导通，它们的集电极电流由VCC，VT2，RL,VT3到地构成回路，形成输出信号的负半周。这样，就可以得到一个完整的信号。

数字电路多种多样，对于不同类型的数字电路，应根据具体电路的特点采用不同的分析方法。一般情况下，可采用顺向看图法或逆向看图法来分析数字电路。
1、顺向看图法
顺向看图法即顺着信号处理流程方向，从输入端到输出端依次分析。

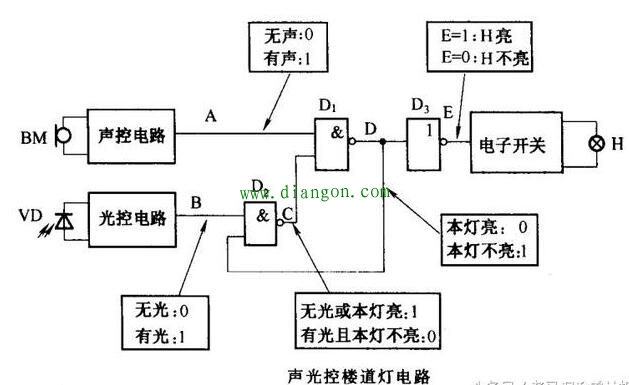

下图所示为声光控楼道灯电路，线路图中，位于左边的驻极体话筒BM（接受声音信号）和光电二极管VD（接受光信号）是整个电路的输入端，位于右边的照明灯H是整个电路的最终负载，信号处理流程方向为从左到右。
顺向看图法就是按照从左到右的顺序，从当驻极体话筒BM接收到声音信号时，经声控电路放大、整形和延时后，其输出端A点为“1”，该信号送入与非门D1的上输入端。如果这时是在夜晚，无环境光，光控电路输出端B点为“0”，同时由于本灯未亮，故D点为“1”，所以与非门D2输出端C点为“1”。该信号送入与非门D1的下输入端。由于与非门D1的两个输入端都为“1”，其输出端D点变为“0”，反相器D3的输出端E点为“1”，使电子开关导通，照明灯H点亮。由于声控电路中含有延时电路，声音信号消失后再延时一段时间，A点电平才变为“0”，使照明灯H熄灭。当本灯H点亮时，D点的“0”同时加至D2的下输入端将其关闭，使得B点的光控信号无法通过。这样，即使本灯的灯光照射到光电二极管VD上，系统也不会误认为是白天而造成照明灯刚点亮就立即又被关闭。

如果是在白天，环境光被光电二极管VD接收，光控电路输出端B点为“1”，由于本灯未亮故D点也为“1”，所以与非门D2输出端C点为“0”。该信号送入与非门D1的下输入端，关闭了与非门D1，此时不论声控电路输出如何，D1输出端D点恒为“1”，E点则为“0”，使电子开关关断，照明灯H不亮。
通过以上分析，我们可以知道，声光控楼道灯的逻辑控制功能为：
1）白天整个楼道灯不工作；
2）晚上有一定响度的声音时楼道灯打开；
3）声音消失后楼道灯延时一段时间才关闭；
4）本灯点亮后不会被误认为是白天。
2、逆向看图法
逆向看图法即逆着信号处理流程方向，从输出端到输入端倒推分析。仍以上面的声光控楼道灯电路为例，照明灯H点亮的条件是，电子开关输入端E点必须为”1“，即D点必须为”0“，D点为”0“的条件是与非门D1的两个输入端都为”1“，D1的上输入端连接的是声控电路的输出端A，有声时A=1，无声时A=0，D1的下输入端受与非门D2的输出C点控制，而D2的两个输入端分别接光控电路输出端B点和本灯信号D点，在无环境光或本灯已亮时C=1，在有较强环境光且本灯未亮时C=0。
通过以上分析可知，在白天环境光较强时，照明灯H被关闭，在夜晚，照明灯H则受声控电路的控制，有声音时亮，声音消失后延时一段时间然后关闭，这个分析结果与顺向看图法一致。
