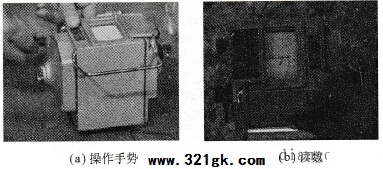

线路接好后，在测试时，兆欧表要保持水平，用左手按住表身，右手摇动发电机手柄，如图(a)所示。右手按顺时针方向转动发电机手柄，摇的速度应由慢而快，当转速达到120r/min左右时，保持匀速转动，1min后读数，并且要边摇边读数，不能停下来读数，如图(b)所示。

图    测试方法

     特别注意：在测量过程中，如果表针已经指向“0”，说明被测对象有短路现象，此时不可继续摇动发电机摇柄，以防损坏兆欧表。

使用兆欧表前不必切断被测设备的电源

测量前必须切断被测设备的电源,禁止测量带电设备的绝缘电阻。

    (1)测量前必须将被测设备电源切断，并对地短路放电，绝不允许在设备带电时进行测量，以保证人身和设备的安全。

    (2)对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。

    (3)被测物表面要清洁，以减少接触电阻，确保测量结果的正确性。

    (4)测量前要检查兆欧表是否处于正常工作状态，主要检查其“0”和“∞”两点。即摇动手柄，使发电机达到额定转速，兆欧表在短路时应指在“0”位置，开路时应指在“∞”位置。

    (5)兆欧表的引线应用多股软线，而且应有良好的绝缘。

    (6)不能全部停电的双回路架空线路和母线，在被测回路的感应电压超过12V时，或当雷雨发生时，禁止测量架空线路及与架空线路相连接的电气设备。

    (7)兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。

    使用兆欧表前，应进行短路试验和开路试验，以检查兆欧表是否正常。

    (1)短路试验（校零点）。将线路、地线短接，慢慢摇动手柄，若发现表针立即指在零点处，则立即停止摇动手柄，说明表是好的，表的零点读数是正确的。

    (2)开路试验（校无穷大）。将线路、地线分开放置后，先慢后快逐步加速，以约120r/min的转速摇动手柄，待表的读数在无穷大处稳定指示时，即可停止摇动手柄，说明表开路试验无异常。

    经过短路试验和开路试验两个步骤的检测，证实表没有问题，才能进行测量。否则，该兆欧表不能使用。 (责任编辑：admin)
