AD9280器件是一款单芯片、8位、32 MSPS模数转换器（ADC），主要介绍了AD9280特性、应用范围、参考设计电路以及电路分析，帮助大家缩短设计时间。

　　AD9280介绍：

　　AD9280是一款单芯片、8位、32 MSPS模数转换器（ADC），采用单电源供电，内置一个片内采样保持放大器和基准电压源。它采用多级差分流水线架构，数据速率达32 MSPS，在整个工作温度范围内保证无失码。

　　AD9280特点：

　　与AD876-8引脚兼容

　　功耗：95 mW（3 V电源）

　　工作电压范围：+2.7V至+5.5V

　　微分非线性（DNL）误差：0.2 LSB

　　省电（休眠）模式

　　AD9280内部结构框图：

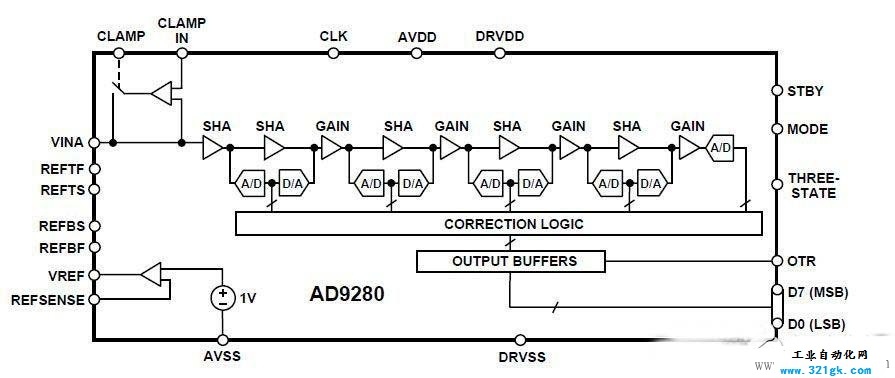

图1 AD9280的内部结构框图，展示了内部的构成

　　AD9280参考设计电路：

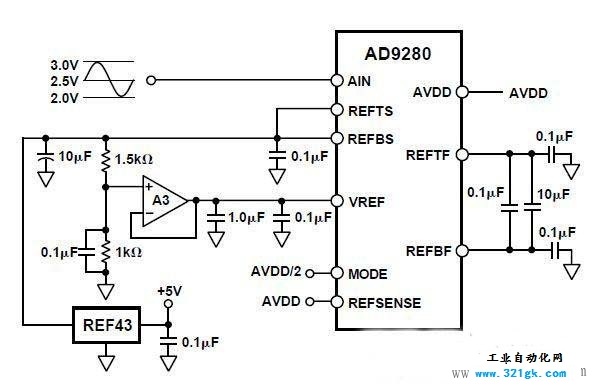

图2 AD9280典型应用电路
