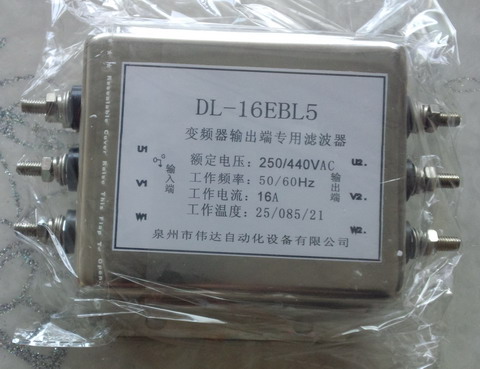

板上滤波器虽然对高频的滤波效果不理想，但是如果应用得当，可以满足大部分民用产品电磁兼容的要求。在使用时要注意以下事项：

“干净地”：如果决定使用板上滤波器，在布线时就要注意在电缆端口处留出一块“干净地”，滤波器和连接器都安装在“干净地”上。通过前面的讨论，可知信号地线上的干扰是十分严重的。如果直接将电缆的滤波电容连接到这种地线上，会造成严重的共模辐射问题。为了取得较好的滤波效果，必须准备一块干净地。并与信号地只能在一点连接起来，这个流通点称为“桥”，所有信号线都从桥上通过，以减小信号环路面积。

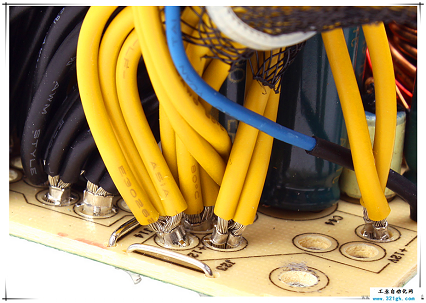

并排设置：同一组电缆内的所有导线的未滤波部分在—起，已滤波部分在一起。否则，一根导线的耒滤波部分会将另一根导线的已滤波部分重新污染9使电缆整体滤波失效。

靠近电缆：滤波器与面板之间的导线的距离应尽量短。必要时，使用金属板遮挡一下，隔离近场干扰。

与机箱接：安装滤波器的干诤地要与金属机箱可靠地搭接起来，如果机箱不是金属的，就在线路板下方设置一块较大的金属板来作为滤波地。干净地与金属机箱之间的搭接要保证很低的射频阻抗。如有必要，可以使用电磁密封衬垫搭接，增加搭接面积，减小射频阻抗。

接地线短：考虑到引脚的电感效应，其重要性前面已讨沦，滤波器的局部布线和设计线路板与机箱（金属板）的连接结构时要特别注意。
