一、辨认电路中的反馈元件

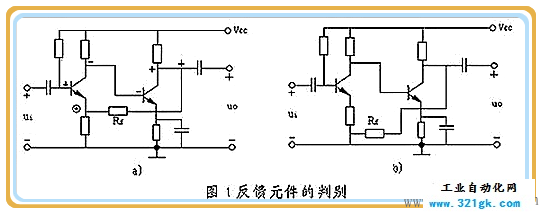

一个电路是否存在反馈，要看该电路有没有反馈元件。要判别反馈类型，也首先要找到反馈元件的位置。因此，准确辨认电路中的反馈元件是十分重要的。任何同时连接着输出回路和输入回路，并且影响着输入回路的元件，都是反馈元件。所以可以通过直接观察电路的方法，很快地辨认出电路的反馈元件。例如课件图1所示，图a)中电阻Rf是反馈元件；而图b)中电阻Rf就不是反馈元件，因为它只连接到输入端的接地点，并没有对输入端起到任何影响。

二、正反馈与负反馈的判别

首先，明确正反馈与负反馈的概念。

根据反馈极性的不同，可将反馈分为正反馈与负反馈。使放大器净输入量增大的反馈，称为正反馈；反之称为负反馈。

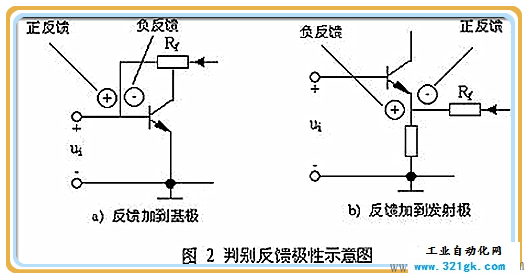

考虑到技校学生的文化理论和专业基础都较差，为了方便学生的理解和判别，笔者把这一概念简单直观化，即通过课件图2，向学生形象地介绍：当反馈信号与输入信号加在放大器输入端的同一个电极时，若二者的瞬时极性一致，为正反馈；反之为负反馈。当反馈信号与输入信号加在放大器输入端的不同电极时，结果相反。

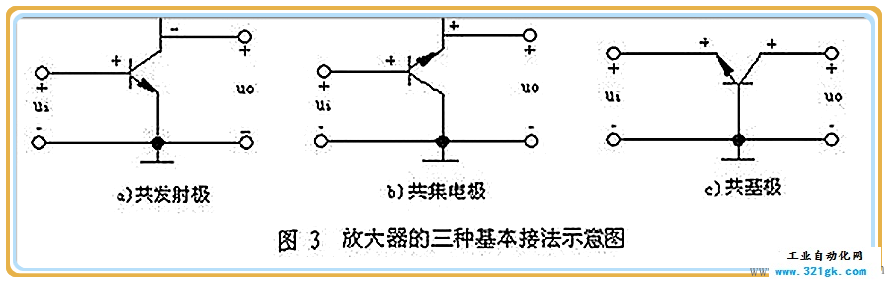

其次，理解放大器的三种基本接法中三极管各电极间的相对相位关系。为了方便学生更快更好地掌握瞬时极性法，笔者认为有必要先回顾一下三极管各极间的相对相位关系。将放大器的三种基本接法示意图（图3）通过课件向学生逐一展示，通过直观比较，哪些是同相放大器，哪些是反相放大器？学生很快就能准确地回答出来（即：共发射极为反相放大器，其它为同相放大器）。

为了使知识条理化，可将三极管各电极间的相对相位关系归纳如下：

①在共发射极放大器中，集电极输出信号与基极输入信号的瞬时极性相反；

②在共集电极放大器中，发射极输出信号与基极输入信号的瞬时极性相同；

③在共基极放大器中，集电极输出信号与发射极输入信号的瞬时极性相同。

第三，掌握瞬时极性法。瞬时极性法的具体步骤如下：

①假设输入信号在某一瞬间对地极性为“+”；

②从输入端到输出端，根据三极管各电极间的相对相位关系依次标出放大器各点瞬时极性；

掌握好瞬时极性法的关键点如下：

①要明确正、负反馈的直观概念；

②要掌握好三极管各电极间的相对相位关系；

③对于反馈电路中的电阻、电容元件，一般认为对瞬时极性没有影响；

④要牢记瞬时极性法的三个步骤。
