如何用放大电路直流通路确定静态值-三极管放大

直流通路是在直流电源的作用下直流电流流经的通路，用于研究静态工作点。对于直流通路：

（a）电容视为开路；（b）电感线圈视为短路；（c）信号源视为短路，但应保留其内阻。

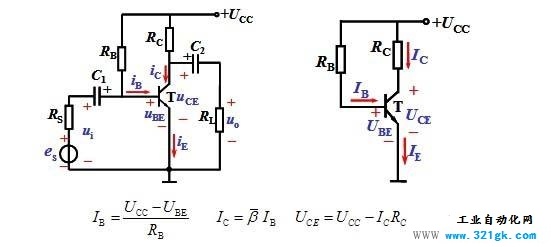

共射放大电路及其直流通路如下图所示，对该电路进行静态分析。

三极管放大电路中静态工作点Q

三极管放大电路中，三极管静态工作点就是输入信号为零时，电路处于直流工作状态，这些电流、电压的数值可用BJT特性曲线上一个确定的点表示，该点习惯上称为静态工作点Q ，设置静态工作点的目的就是要保证在被放大的交流信号加入电路时，不论是正半周还是负半周都能满足发射结正向偏置，集电结反向偏置的三极管放大状态，可以通过改变电路参数来改变静态工作点，这就可以设置静态工作点。

若静态工作点设置的不合适，在对交流信号放大时就可能会出现饱和失真（静态工作点偏高）或截止失真（静态工作点偏低）。

所谓静态工作点，是指当放大电路处于静态时，电路所处的工作状态。

在Ic/UCE图上表现为一个点，即当确定的UCC、Rb、Rc和晶体管状态下产生的电路工作状态。当其中一项改变时引起Ib变化而引起Q点沿着直流负载线上下移动。
