电压与匝数的关系

原、副线圈两端的电压之比等于两个线圈的匝数之比。电流通过变压器线圈是会发热，铁芯在交变磁场的作用下也会发热。所以，变压器工作时存在能量损失。没有能量损失的变压器叫做理想变压器。

，只适用于理想变压器。实际上变压器的工作效率都很高，在一般的计算中，可以把实际变压器视为理想变压器。

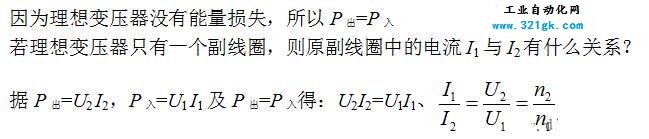

电流与匝数的关系

上式是理想变压器只有一个副线圈时，原副线圈中的电流比公式。

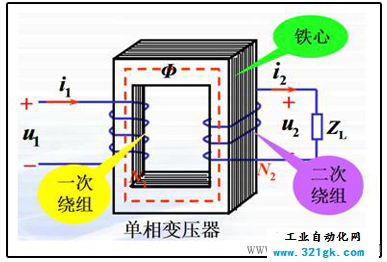

变压器的结构示意图和符号

变压器是由闭合铁芯和绕在铁芯上的两个线圈构成的。一个线圈跟电源连接，叫原线圈（初级线圈），另一个线圈跟负载连接，叫副线圈（次级线圈）。两个线圈都是绝缘导线绕制成的。铁芯由涂有绝缘漆的硅钢片叠合而成。变压器的结构示意图和符号如下图所示：
