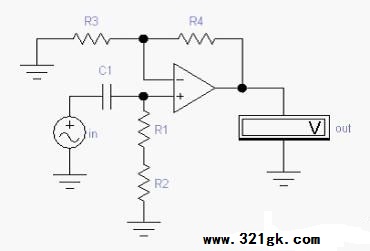

一个很普通的原理图如下，

　　在上图中，为了使得运放在静态时能够正常工作，必须得在同相输入端与地之间加上一定阻值的电阻。经过简单分析可知这里引入的是一个电压串联负反馈，熟悉运放工作原理的人一眼就可以看出这个电路的输入电阻为：

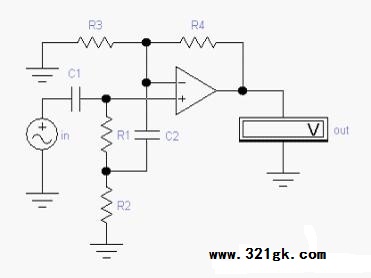

很显然，这样的输入电阻相对而言实在过小，图中放大电路因此从信号源索取的电流就会相应很大，信号源内阻的压降随之增大，信号电压损失自然也就越大。所以，我们得想办法把它的输入电阻给提高一下，这时，我们可以设置一个自举电路的形式来有效的解决这个问题，解决办法如下图所示：

　　仅仅多加入了一个电容器，这个电路的输入电阻就“今非昔比”了。利用瞬时极性法可以判断出，电路中除了通过R4接反向输入端引入一个负反馈外，还通过R1接同相输入端而引入了一个正反馈，此时，R2和R3两个电阻并联在一起了。需要说明的是，这里电容（C1、C2）的选取值是比较大的，它们相对于交流信号来说相当于短路。正反馈的结果使得输入端的动态电位随之升高，也就是这种通过反馈使得输入端的动态电位升高的电路，称之为“自举电路”。

　　由于电容器C2很好的“通交隔直”特性，使得R1两端的压降即为（uP-uN）,此时通过电阻R1的电流为：

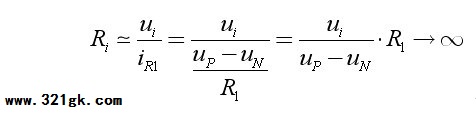

　　我们再来看看这个电路的输入电阻情况，可得出如下方程式：

　　显而易见，对于该运放来说，由于电路中引入了深度负反馈，因此uP、uN几乎是相等的，那么Ri就会趋于极大值了，输入电阻也就得到了大幅度地提高，该电路的性能指标也因此得到了良好的改善。

　　本文结论：由此分析可知，在阻容耦合放大电路中，常常可以在引入负反馈的同时，引入合适的正反馈，以此提高电路的输入阻抗，来有效改善电路的性能指标。
