光耦合器电路设计-光电耦合器组成的高压稳压电路

时间:2016-01-14 21:01来源:未知 作者:admin 点击:
给新人电子工程师分享两种常见的光耦合器电路设计图,很多电路系统中光耦合器是都不可或缺的重要组成元件,基于光耦合器而设计的电路系统更是在照明、消费电子以及智能家电等
给新人电子工程师分享两种常见的光耦合器电路设计图,很多电路系统中光耦合器是都不可或缺的重要组成元件,基于光耦合器而设计的电路系统更是在照明、消费电子以及智能家电等领域得到了极大地普及下面就让我们一起来看看吧。

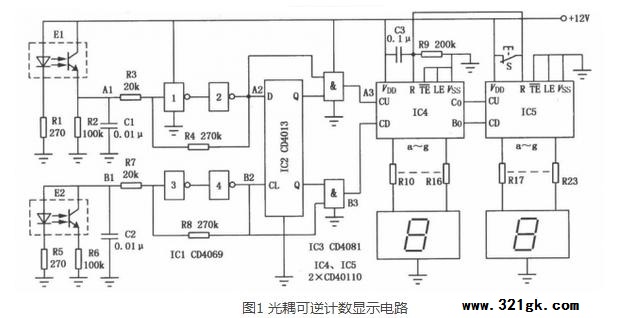

  首先要为大家分享的,是一种利用光耦合器设计的可逆计数显示电路,该电路图的电路系统如下图图1所示。


  在图1所展示的这种光耦合器可逆计数显示电路中,其系统主要利用光耦器件作为光传感器进行制作,完成后可对不同运行方向的物件进行自动加减计数,适用于自动流水生产物件进行计数统计。
  该电路系统的工作原理可以总结为:在这一可逆计数显示电路中,所选择的光耦器件为反射式光耦器件,红外发光二极管和光敏三极管里35°夹角封装为一体,其交点在距光耦合器5mm处。当该电路接通并进行工作时,红外发光二极管发出的红外光若被前方的物件遮挡,则红外光反射回来并被光敏三极管所接收使光敏三极管导通。若光耦器件前方没有物件,则光敏三极管处于截止状态。

  接下来要为大家分享的第二个光耦合器电路设计方案,是利用光电耦合器组成的高压稳压电路系统,这一高压稳压电路系统设计如下图图2所示。

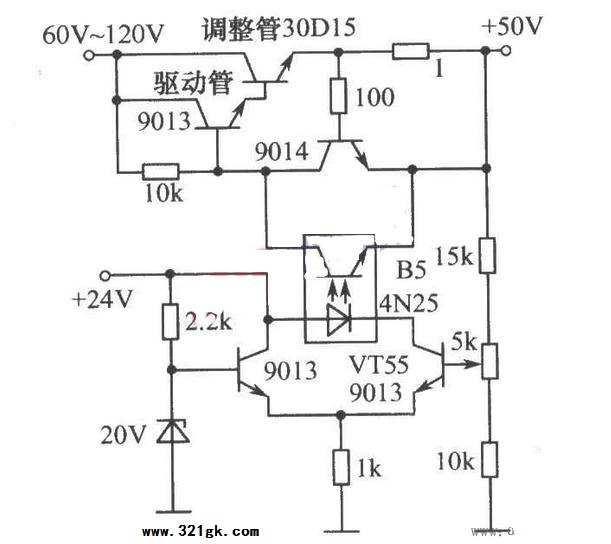

  图2 光电耦合器组成的高压稳压电路

  在图2所展示的基于光耦合器的高压稳压电路系统中,通常驱动管需要采用耐压较高的晶体管(图中驱动管型号为9013)。这一电路系统的工作原理可以总结为:当稳压电路内的输出电压增大时,VT55的偏压增加,B5中发光二极管的正向电流增大,使光敏管极间电压减小,调整管be结偏压降低而内阻增大,使输出电压降低。反之,使输出电压升高,从而保持输出电压的稳定。
