三极管电流检测电路-设计负反馈放大电路应掌握的基本原则

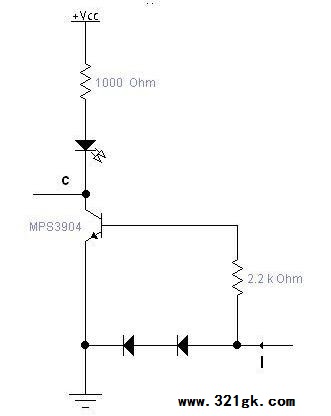

　　如果简单的用三极管导通与截止来检测电流的话，三极管开启要0.7V左右，电流比较小的时候需要串比较大的采用电阻，同时浪费较大的反馈电压，如上图方法，可以用比较小的电阻，消耗很小的电压就能检测到电流I，通过调整三极管基机电阻可以调整检测的灵敏度。这个电路可以用在充电器等需要显示有没有充电电流的地方。

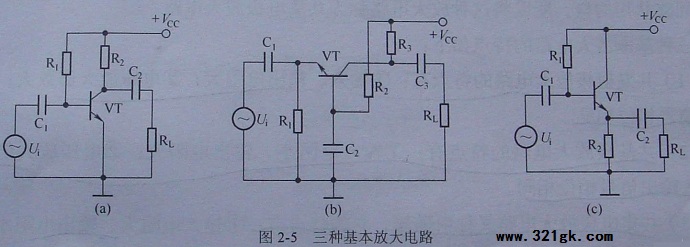

设计负反馈放大电路应掌握的基本原则

　　通常引入反馈深度越大，对于电路性能的改善越好，如增益稳定性的提高，通频带的展宽，非线性失真的减小，输入电阻的增加和输出电阻的减小。但是，反馈深度越大，对电路的增益衰减也越大，所以负反馈是以牺牲增益为代价来换取电路性能的改善。

因此，应选用高增益的放大电路，如集成运算放大器。同时，对反馈电路中反馈系数的选取也应该根据实际要求而确定。另外，引入的负反馈不同对电路的性能影响也不相同，而且为了使负反馈对电路性能提高有明显的作用，对不同的信号源和不同的负载也都有不同的要求，所以在设计负反馈放大电路时，应根据需要和目的，引入合适的负反馈，以下是设计中应掌握的一些原则。

　　1、当信号源是恒压源或内阻较小的电压源时，应引入串联负反馈，而当信号源为恒流源或内阻较大的电压源时，应引入并联负反馈。这样，才能使引入的负反馈的调节作用得到充分发挥。

　　2、当负载需要稳定的电压信号时，应引入电压负反馈，当负载需要稳定的电流信号时，应引入电流负反馈。

　　3、当为了提高电路输入电阻时，应引入串联负反馈，当为了降低电路的输出电阻时，应引入电压负反馈。

　　4、若需要将电流信号转换成电压信号时，应在放大电路引入电压并联负反馈，若需在将电压信号转换为电流信号时，应在放大电路中引入电流串联负反馈。

　　5、为了稳定电路的静态工作点，应引入直流负反馈。
