有源晶振引脚识别方法-运算放大器电路原理和特性

时间:2017-02-24 11:16来源:未知 作者:admin 点击:
有源晶振引脚识别方法-运算放大器电路原理和特性
有源晶振引脚:有源晶振型号众多,而且每一种型号的引脚定义都有所不同,接法也不同,下面小编介绍一下有源晶振引脚识别,以方便大家。

有个点标记的为1脚,按逆时针(管脚向下)分别为2、3、4。

有源晶振通常的用法:一脚悬空,二脚接地,三脚接输出,四脚接电压。

有源晶振不需要DSP的内部振荡器,信号质量好,比较稳定,而且连接方式相对简单(主要是做好电源滤波,通常使用一个电容和电感构成的PI型滤波网络,输出端用一个小阻值的电阻过滤信号即可),不需要复杂的配置电路。相对于无源晶体,有源晶振的缺陷是其信号电平是固定的,需要选择好合适输出电平,灵活性较差,而且价格高。

有源晶振是右石英晶体组成的,石英晶片之所以能当为振荡器使用,是基于它的压电效应:在晶片的两个极上加一电场,会使晶体产生机械变形;在石英晶片上加上交变电压,晶体就会产生机械振动,同时机械变形振动又会产生交变电场,虽然这种交变电场的电压极其微弱,但其振动频率是十分稳定的。当外加交变电压的频率与晶片的固有频率(由晶片的尺寸和形状决定)相等时,机械振动的幅度将急剧增加,这种现象称为“压电谐振”。

压电谐振状态的建立和维持都必须借助于振荡器电路才能实现。图3是一个串联型振荡器,晶体管T1和T2构成的两级放大器,石英晶体XT与电容C2构成LC电路。在这个电路中,石英晶体相当于一个电感,C2为可变电容器,调节其容量即可使电路进入谐振状态。该振荡器供电电压为5V,输出波形为方波。

有源晶振与无源晶振

在电子学上,通常将含有晶体管元件的电路称作“有源电路”(如有源音箱、有源滤波器等),而仅由阻容元件组成的电路称作“无源电路”。电脑中的晶体振荡器也分为无源晶振和有源晶振两种类型。无源晶振与有源晶振的英文名称不同,无源晶振为crystal(晶体),而有源晶振则叫做oscillator(振荡器)。无源晶振是有2个引脚的无极性元件,需要借助于时钟电路才能产生振荡信号,自身无法振荡起来,所以“无源晶振”这个说法并不准确;有源晶振有4只引脚,是一个完整的振荡器,其中除了石英晶体外,还有晶体管和阻容元件,因此体积较大。

石英晶体振荡器的频率稳定度可达10^-9/日,甚至10^-11。例如10MHz的振荡器,频率在一日之内的变化一般不大于0.1Hz。因此,完全可以将晶体振荡器视为恒定的基准频率源(石英表、电子表中都是利用石英晶体来做计时的基准频率)。从PC诞生至现在,主板上一直都使用一颗14.318MHz的石英晶体振荡器作为基准频率源。主板上除了这颗14.318MHz的晶振,还能找到一颗频率为32.768MHz的晶振,它被用于实时时钟(RTC)电路中,显示精确的时间和日期。

方形有源晶振引脚分布:

1、正方的,使用DIP-8封装,打点的是1脚。 1-NC; 4-GND; 5-Output; 8-VCC

2、长方的,使用DIP-14封装,打点的是1脚。1-NC; 7-GND; 8-Output; 14-VCC

BTW:

1、电源有两种,一种是TTL,只能用5V,一种是HC的,可以3.3V/5V

2、边沿有一个是尖角,三个圆角,尖角的是一脚,和打点一致。

Vcc out

NC(点) GND

有源晶振为四角方形或矩形金属盒子,看着标称一面(顶),左下空脚,右下地,左上VCC(5V),右上输出。接上电源可以用示波器看到波形。

运算放大器电路原理和特性

集成运算放大器简称运算放大器,是由多级直接耦合放大电路组成的高增益模拟集成电路。与分离元件构成的电路相比,运算放大器具有稳定性好、电路计算容易、成本低等优点,因此得到广泛应用。其可完成信号放大、信号运算、信号处理、波形变换等功能。按性能可分为通用型、高阻型、高速型、低温漂型、低功耗、高压大功率型等多种产品。
1、最基本的运算放大器电路
典型的运算放大器是反相放大器,如图1所示。输入信号Vi是由“-”号端加入的,其输出电压V0和输入电压反相,电压增益为:G=V0÷Vi=R2÷R1,故输出电压为:V0=-(R2÷R1)×Vi
同相放大器,如图2所示。输入信号Vi是由“-”号端加入的,其输出电压V0和输入电压同相,电压增益为:G=V0÷Vi=1+(R2÷R1),故其输出电压为:V0=[1-(R2÷R1)]×Vi。所谓“同相”和“反相”是指输入信号的极性相对于由它引起的输出信号的极性而言的。

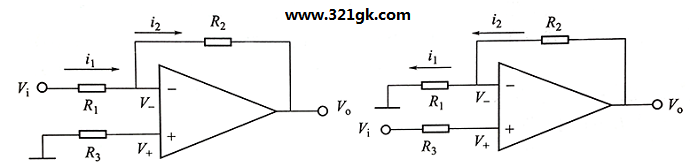

图1  反相放大器电路原理图                                图2  同相放大器电路原理图
2、运算放大器的特性
充分认识和理解运算放大器的特性,昌晖仪表认为对学习和应用运算放大器以及仪表维修工作将是很有帮助的。现简述如下:
①运算放大器两个输入端之间的电压总为零,这是运算放大器最重要的特性。由于两个输入端之间的“虚短路”以及“输入阻抗非常大”,意味着运算放大器不需要输入电流,也可认为运算放大器的输入电流等于零。
②运算放大器的同相端电位等于反相端电位,即运算放大器工作正常时,两输入端有相同的直流电位。前提是输出电压在直流电源的正电压和负电压之间,且输出电流小于运算放大器额定输出电流时。
③运算放大器的电压增益等于无限大,即可用很小的输入电压获得非常大的输出电压。运算放大器通电后,只需在输入端两端加上毫伏级的电位,就可以很容易地使输出进入正的或负的饱和状态。
④运算放大器的输出阻抗Z=O,即在电路设计和电源所允许的范围内,可以从运算放大器输出端拉出电流,且在输出端不会出现明显的电压降。
⑤运算放大器可把输出电压的波动范围限制在直流电源的正电压和负电压之间,即运算放大器具有电压限幅能力。其输出电压的波动幅度取决于运算放大器的正直流电源电压值和负直流电源电压值。
⑥标准运算放大器的输出电流通常限制在l0mA以内,运算放大器能自动把输出电流限制在安全工作区。
