用电压表间接法测量电源空载电压的方法

时间:2015-12-05 10:01来源:未知 作者:admin 点击:
在电子线路中,经常遇到电源内阻较大的电压的测量问题。如果用直接测量法,电压表的内阻以及电源的内阻压降都会给测量结果带来较大误差。
在电子线路中,经常遇到电源内阻较大的电压的测量问题。如果用直接测量法,电压表的内阻以及电源的内阻压降都会给测量结果带来较大误差。为了能准确地测出被测电压,可采用图所示的间接测量法。具体测量步骤如下(图示电路中空载电压Ux和电源内阻R0都未知):

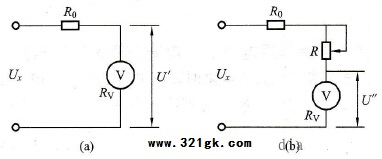

    间接法测量电源空载电压
     (a)步骤1(b)步骤2     (1)按图(a)所示的电路,用一已知内阻(Rv)的电压表,测得电压U′的值。

     (2)按图 (b)所示的电路,调节R的阻值,使电压表读数U″刚好是电压U′的1/2。可得
     U=1/2U′代入上式U″中得
     由此可列出方程组
     从而解得 (责任编辑:admin)
