电工史上最详解:电路图讲解-识别基本电路图方法讲解

时间:2017-03-05 11:46来源:未知 作者:admin 点击:
电工史上最详解:电路图讲解-识别基本电路图方法讲解
对一个没有电工基础,或者刚入门的从业者,都会感到比较迷茫,看到电路图,无从下手,不知道该从哪边学起,下面小编在这里简单介绍下一些基础知识,供大家参考。首先,要了解各个元件有什么作用。其次,要了解各个元件间的组合有什么功能。再者,要知道一些基本的电路,比如:基本的电压源与电流源之间的相互转换电路,基本的运算放大电路等等。然后,就是可以适当的看一点复杂的电路图,慢慢了解各个电路间电流的走向。多去了解,多去接触,这样就容易学会看电路图了。而电子电路图的分类常遇到的有原理图、方框图、装配图和印板图等。
1.原理图
原理图就是用来体现电子电路的工作原理的一种电路图,又被叫做“电原理图”。这种图,由于它直接体现了电子电路的结构和工作原理,所以一般用在设计、分析电路中。分析电路时,通过识别图纸上所画的各种电路元件符号,以及它们之间的连接方式,就可以了解电路的实际工作时情况。
2.方框图
方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。从根本上说,这也是一种原理图,不过在这种图纸中,除了方框和连线,几乎就没有别的符号了。它和上面的原理图主要的区别就在于原理图上详细地绘制了电路的全部的元器件和它们的连接方式,而方框图只是简单地将电路按照功能划分为几个部分,将每一个部分描绘成一个方框,在方框中加上简单的文字说明,在方框间用连线(有时用带箭头的连线)说明各个方框之间的关系。所以方框图只能用来体现电路的大致工作原理,而原理图除了详细地表明电路的工作原理之外,还可以用来作为采集元件、制作电路的依据。
3.装配图
它是为了进行电路装配而采用的一种图纸,图上的符号往往是电路元件的实物的外形图。我们只要照着图上画的样子,依样画葫芦地把一些电路元器件连接起来就能够完成电路的装配。这种电路图一般是供初学者使用的。装配图根据装配模板的不同而各不一样,大多数作为电子产品的场合,用的都是下面要介绍的印刷线路板,所以印板图是装配图的主要形式。
4.印板图
印板图的全名是“印刷电路板图”或“印刷线路板图”,它和装配图其实属于同一类的电路图,都是供装配实际电路使用的。
印刷电路板是在一块绝缘板上先覆上一层金属箔,再将电路不需要的金属箔腐蚀掉,剩下的部分金属箔作为电路元器件之间的连接线,然后将电路中的元器件安装在这块绝缘板上,利用板上剩余的金属箔作为元器件之间导电的连线,完成电路的连接。由于这种电路板的一面或两面覆的金属是铜皮,所以印刷电路板又叫“覆铜板”。印板图的元件分布往往和原理图中大不一样。
这主要是因为,在印刷电路板的设计中,主要考虑所有元件的分布和连接是否合理,要考虑元件体积、散热、抗干扰、抗耦合等等诸多因素,综合这些因素设计出来的印刷电路板,从外观看很难和原理图完全一致;而实际上却能更好地实现电路的功能。
小编在上面介绍的四种形式的电路图中,电原理图是最常用也是最重要的,能够看懂原理图,也就基本掌握了电路的原理,绘制方框图,设计装配图、印板图这都比较容易了。并且随着科技发展,现在印刷线路板的制作技术已经有了很大的发展;除了单面板、双面板外,还有多面板,已经大量运用到日常生活、工业生产、国防建设、航天事业等许多领域。所以说掌握了原理图,进行电器的维修、设计,也是十分方便的。

识别基本电路图方法讲解

学会正确识别串并联电路是初中物理的重要知识点之一,会识别电路是学习电路连接和电路计算的基础,对于电路的识别要紧紧抓住串联电路和并联电路的基本特征,而不应单从形状上去分析。
1.使用定义法识别串并联电路
若电路中的各元件是逐个顺次连接起来的,则电路为串联电路,若各元件“首首相接,尾尾相连”并列地连在电路两点之间,则电路就是并联电路。
2.使用电流流向法识别串并联电路



从电源的正极(或负极)出发,沿电流流向,分析电流通过的路径。若只有一条路径通过所有的用电器,则这个电路是串联的(如图l所示);若电流在某处分支,又在另一处汇合,则分支处到汇合处之间的电路是并联的(如图2所示)。
电流流向法是电路分析中常用的一种方法。

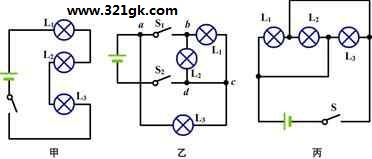

例1.分析下图所示电路中,开关闭合后,三盏灯的连接形式,并分析开关的作用。

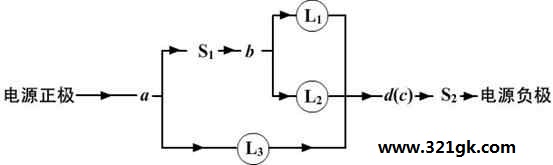

分析:用“电流流向法”来判断.在图甲所示的电路中,从电源的正极出发,电流依次通过了灯L1、L2和L3,电路中没有出现“分叉”,见图3的虚线所示,所以这三盏灯是串联的.在串联电路中,一个开关可以控制所有的用电器。为识别图乙所示电路的连接方式,可以先用虚线将电流通过的所有路径在图中画出来,在图中可看出,电流的流向是:


由此可看出灯L1、L2和L3分别在三条支路上,所以这三盏灯是并联的。其中通过灯L1、L2的电流通过了开关S1,当开关S1断开时,灯L1、L2中没有电流通过,两灯熄灭,因此开关S1控制L1、L2两盏灯泡。开关S2在干路上,控制三盏灯。
在如图所示电路中用“电流流向法”画出了图丙中的电流流向。见图4的虚线所示,电流有三条通路,且每一流线上只有一个用电器,则此电路为并联电路。开关S在干路上,控制三盏灯。
3.使用节点法识别串并联电路


节点法:就是在识别电路的过程中,不论导线有多长,只要其间没有电源、用电器等,导线两端点均可以看成同一个点,从而找出各用电器两端的公共点。以图丙为例,具体方法:先在图中各接点处用字母表示出来,如图5所示。
由“节点法”可知,导线的a端和c端看成一个点,导线的b端和d端看成一个点,这样L1、L2和L3的一端重合为一个点,另一端重合为另一个点,由此可知,该电路有三条支路,并由“电流流向法”可知,电流分三条叉,因此这个电路是三盏电灯的并联,等效电路如下图所示。

“节点法”主要用于不规范的复杂电路的识别,有一定的难度。识别电路也还有其他方法,但无论什么方法都需要同学们在加强练习的基础上不断总结识别电路的技巧。

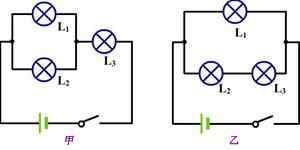

对于电路中有三个用电器,而只有两条电流路径的情况,那么就会有一个用电器在干路上,或者有两个用电器串联在一条支路上,这个电路一定是混联。这两种情况分别如图中甲、乙所示。
4. 使用拆除法识别串并联电路拆除法是识别较难电路的一种重要方法。它的原理就是串联电路中各用电器互相影响,拆除任何一个用电器,其他用电器中就没有电流了;而并联电路中,各用电器独立工作,互不影响,拆除任何一个或几个用电器,都不会影响其他用电器。
例2.如图所示,两个灯泡通过灯座装在一个木匣子上,A、B、C、D分别是连接两灯泡灯座的接线柱。E、F两接线柱间接上电源后,两灯泡发光。如何判断两灯泡是串联还是并联?简要叙述你的判断过程。


分析:根据串、并联电路特点进行分析.串联电路只有一个电流的路径,只要一处断开,整个电路断路,即其他用电器不能工作;并联电路有两个或两个以上电流的通路,其中一个支路断开,其他支路的用电器仍然工作,即各用电器件互不影响。因此可用断路法进行判断。
答案:拧下一只灯泡,若另一只灯泡熄灭则两灯串联,否则两灯并联。
