如何分析电子电路图-电路图符号大全(初学者必了解)

分析电路图,应遵循从整体到局部、从输入到输出、化整为零及聚零为整的思路和方法。用整机原理指导具体电路的分析,用具体的电路分析诠释整机工作原理。通常可以按照以下步骤进行。

1.明确电路图的整体功能和主更技术指标设备的电路图是为了完成和实现这个设备的整体功能而设计的,明确电路图的整体功能和主要技术指标便可以在宏观上对该电路图有一个基本的认识。

电路图的整体功能一般可以从设备的名称人手进行分析,根据名称就可以大致知道它的功能,如直流稳压电源的功能是将交流电源变换为稳定的直流电源输出;红外无线耳机的功能是将音响设备的声音信号调制在红外线上发射出去,再由接收机接收解调后还原为声音信号,通过耳机播放。

2.判断电路图信号处理的流程和方向电路图一般是以所处理信号的流程为顺序、按照一定的习惯规律绘制的。分祈电路图总体上也应该按照信号处理流程进行。因此,分析电路图时需要明确该图的信号处理流程和方向。

根据电路图的整体功能,找出整个电路图的总输入端和总输出端,即可判断出电路图的信号处理流程和方向。通常,电路图的画法是将信号处理流程按照从左到右的方向依次排序。

3.以主要元器件为核心将电路图分解为若干个单元除了一些非常简单的电路,大多数的电路图都由若干个单元电路组成。掌握了电路图的整体7105T1CWZQE功能和信号处理流程方向,便对电路有了一个整体的基本了解,但是为深入地分析电路的工作原理,还必须将复杂的电路图分解为具有不同功能的单元电路。

一般来讲,在模拟电路中,晶体管和集成电路等是各个单元电路的核心元器件;在数字电路中,微处理器一般是单元电路的核心元器件。因此,可以以核心元器件为标志,按照信号处理流程和方向将电路图分解为若干个单元电路。

4.分析主通道电路的基本功能及其接口关系较简单的电路图一般只有一个信号通道。较复杂的电路图往往具有几个信号通道,包括一个主通道和若干个辅助通道。整机电路的基本功能是由主通道各单元电路实现的,因此分析电路图时应首先分析主通道各单元电路的功能,以及各单元电路之间的接口关系。

5.分析辅助电路的功能及其与主电路的关系辅助电路的作用是提高基本电路的性能并增加辅助功能。在明白了主通道电路的基本功能和原理后,即可对辅助电路的功能及其与主电路的关系进行分析。

6.分析直流供电电路整机的直流电源是电池或整流稳压电源,通常将电源安排在电路图的右侧,宣流供电电路按照从右到左的方向排列。

7.详细分析各个单元电路的工作原理在以上电路图整体分析的基础上即可对各个单元电路进行详细地分析,明确其工作原理和各个元器件的作用,计算或核算技术指标。

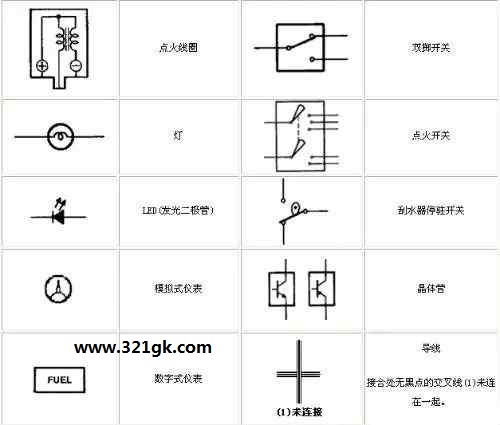

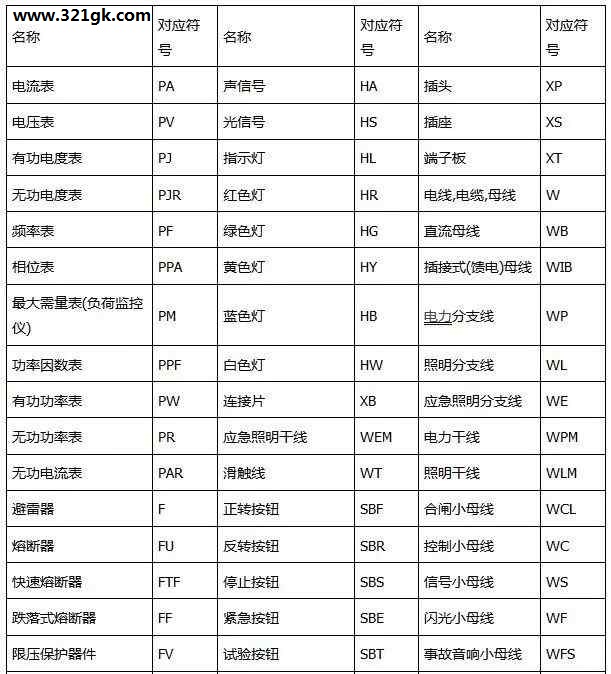

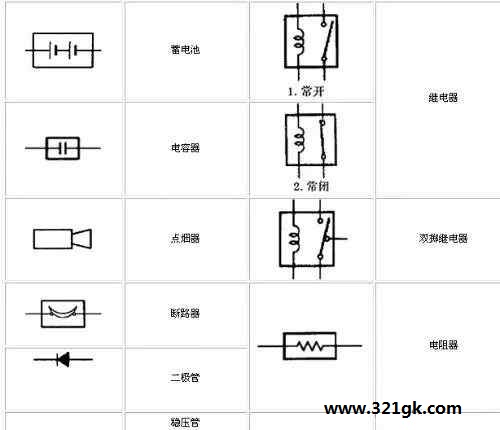

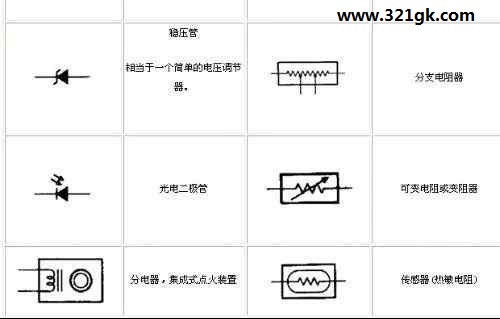

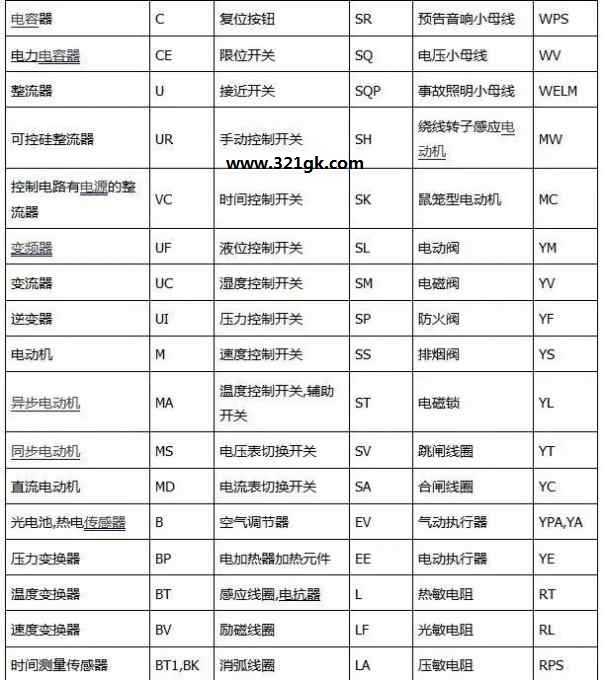

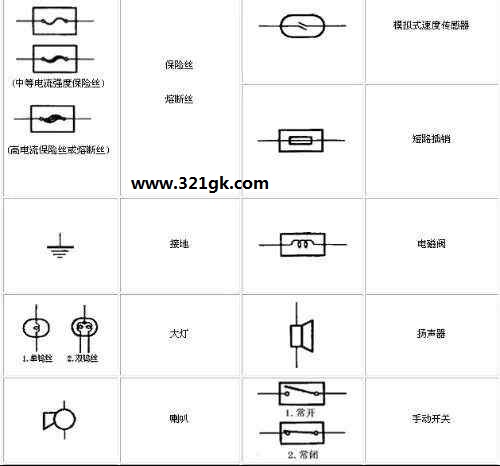

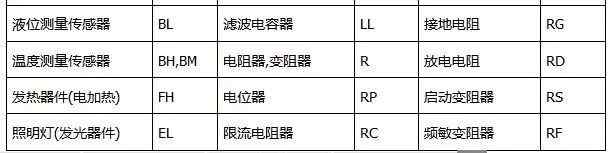

电路图符号大全(初学者必了解)
