整流器与镇流器的区别-如何用万用表测量整流器好坏

时间:2017-03-05 18:32来源:未知 作者:admin 点击:
整流器与镇流器的区别-如何用万用表测量整流器好坏
镇流器是放电发光器件必需的电器元件,它可以在起辉器断开时,产生瞬时高压,让发光器件开始发光,然后限制电流,控制在发光器件的额定范围内;
把交流电变成直流电的设备就称为整流器。
 按照所采用的整流器件,可分为机械式、电子管式和半导体式几类。
 电感镇流器是一个铁芯电感线圈,电感的性质是当线圈中的电流发生变化时,则在线圈中将引起磁通的变化,从而产生感应电动势,其方向与电流的方向相反,因而阻碍着电流变化。
整流器是交流电转变成直流电的电器元件,它是利用P/N结的单向导电性组成的。镇流器的作用主要有两个,一是当起辉器断开日光灯电路的瞬间产生高电压,击穿日光灯灯管中的水银蒸汽电路,使灯丝电路导通;二是镇流器中的自感电动势阻碍交流电电流的变化,使得流过灯管的电流不致过大。镇流器是放电发光器件必需的电器元件,它可以在起辉器断开时,产生瞬时高压,让发光器件开始发光,然后限制电流,控制在发光器件的额定范围内;整流器是交流电转变成直流电的电器元件,它是利用P/N结的单向导电性组成的。

如何用万用表测量整流器好坏

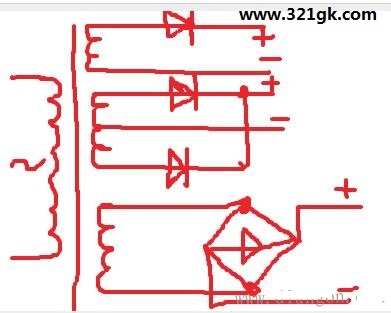

从图中就可以得出结论:交流-交流:正反都不通。 正极-负极:负极到正极通,正极到负极不通。交流-正负:交流到正通,负到交流通。有其它导通就是坏的。


有两种方法来测试镇流器的好坏:
1、通电测试;2万用表电阻挡静态测试。
第一种:首先你准备一个220V40W电灯泡,把它和镇流器串联后接入电源后仔细听镇流器的声音及观察灯泡的亮度,若发现灯泡不亮或灯泡灯丝暗红严重、灯泡亮度不变(指正常   情况下灯泡并联接入电源后的亮度)都说明镇流器存在故障。
故障解析:
1、灯泡不亮:镇流器内部存在断路(开路)故障;
2   灯丝   暗红严重:内部存在虚接现象(接触不良)   3灯泡亮度不变:内部存在短路故障。
第二种:静态测试,把万用表调至电阻挡R*1000档,把表笔接至镇流器上若读数为0,内部短路,读数为无穷大,内部开路,有读数但不算大为正常。
