电子设备电源管理技术的主要分类-电子设计达人要先学会平衡

时间:2017-03-04 23:10来源:未知 作者:admin 点击:
电子设备电源管理技术的主要分类-如何成为电子设计达人?要先学会“平衡”
在日常生活中,人们对电子设备的依赖越来越严重,电子技术的更新换代,也同时意味着人们对电源的技术发展寄予厚望,下面就为大家介绍电源管理技术的主要分类。
  电源管理半导体从所包含的器件来说,明确强调电源管理集成电路(电源管理IC,简称电源管理芯片)的位置和作用。电源管理半导体包括两部分,即电源管理集成电路和电源管理分立式半导体器件。
  电源管理集成电路包括很多种类别,大致又分成电压调整和接口电路两方面。电压凋整器包含线性低压降稳压器(即LDO),以及正、负输出系列电路,此外 不有脉宽调制(PWM)型的开关型电路等。因技术进步,集成电路芯片内数字电路的物理尺寸越来越小,因而工作电源向低电压发展,一系列新型电压调整器应运 而生。电源管理用接口电路主要有接口驱动器、马达驱动器、功率场效应晶体管(MOSFET)驱动器以及高电压/大电流的显示驱动器等等。
  电源管理分立式半导体器件则包括一些传统的功率半导体器件,可将它分为两大类,一类包含整流器和晶闸管;另一类是三极管型,包含功率双极性晶体管,含有MOS结构的功率场效应晶体管(MOSFET)和绝缘栅双极型晶体管(IGBT)等。
  在某种程度上来说,正是因为电源管理IC的大量发展,功率半导体才改称为电源管理半导体。也正是因为这么多的集成电路(IC)进入电源领域,人们才更多地以电源管理来称呼现阶段的电源技术。
  电源管理半导体本中的主导部分是电源管理IC,大致可归纳为下述8种。
  1、AC/DC调制IC。内含低电压控制电路及高压开关晶体管。
  2、DC/DC调制IC。包括升压/降压调节器,以及电荷泵。
  3、功率因数控制PFC预调制 IC。提供具有功率因数校正功能的电源输入电路。
  4、脉冲调制或脉幅调制PWM/ PFM控制IC。为脉冲频率调制和/或脉冲宽度调制控制器,用于驱动外部开关。
  5、线性调制IC(如线性低压降稳压器LDO等)。包括正向和负向调节器,以及低压降LDO调制管。
  6、电池充电和管理IC。包括电池充电、保护及电量显示IC,以及可进行电池数据通讯“智能”电池 IC。
  7、热插板控制IC(免除从工作系统中插入或拔除另一接口的影响)。
  8、MOSFET或IGBT的开关功能ic。
  在这些电源管理IC中,电压调节IC是发展最快、产量最大的一部分。各种电源管理IC基本上和一些相关的应用相联系,所以针对不同应用,还可以列出更多类型的器件。
  电源管理的技术趋势是高效能、低功耗、智能化。
  提高效能涉及两个不同方面的内容:一方面想要保持能量转换的综合效率,同时还希望减小设备的尺寸;另一方面是保护尺寸不变,大幅度提高效能。
  在交流/直流(AC/DC)变换中,低的通态电阻,符合计算机和电信应用中更加高效适配器和电源的需要。在电源电路设计方面,一般待机能耗已经降到1W以下,并可将电源效率提高至90%以上。要进一步降低现有待机能耗,则需要有新的IC制造工艺技术及在低功耗电路设计方面的突破。

如何成为电子设计达人?要先学会“平衡”

这个世界上,极端的人有两种,一种习惯将所有的事情全都交给单片机做,而另一种习惯将所有的事情都分解,然后全都交给分立元件来实现。你是哪一种?

如何成为电子设计达人?先学会“平衡”

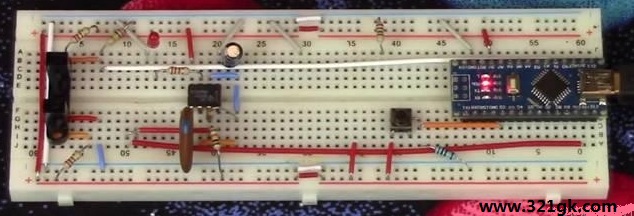

肯定很多人都不会做到这么极端。这两者一定是相辅相成的,但你觉得怎样的规模的任务才合适交给独立的分立元件来做呢?这就是一个要考虑实现难度和功能必要性的任务了。我们不妨考虑这样的一个场景:如果你现在想要使用Arduino完成一个比较复杂的演示项目,要装进去的内容有很多,你会为一个需要控制开关的闪烁灯安排一段子程序吗?

显然,这样并不太合适。更别提为了控制闪烁灯还要打乱主程序的时序。因此把这部分没什么意义的电路交给分立元件就是一个好主意。再停顿一下,为了这样的目的,你会怎么设计电路?

如何成为电子设计达人?先学会“平衡”

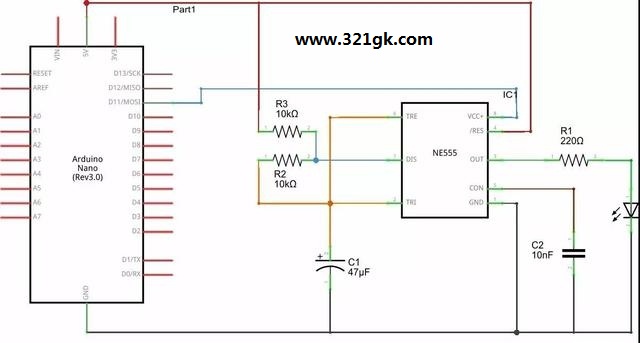

实际上,答案已经呼之欲出了,对于无线电爱好者来说,最常见的一个定时/震荡电路就是555电路所组成的。你可以用555电路来搭出一个简单的多谐振荡器来控制闪烁灯的通断,而用Arduino来控制555电路的启停。这样虽然不能节省IO口,但是在软件编写的压力上会减轻很多。这就是某种意义上来说,软硬件双管齐下能够带给我们的好处。

如何成为电子设计达人?先学会“平衡”

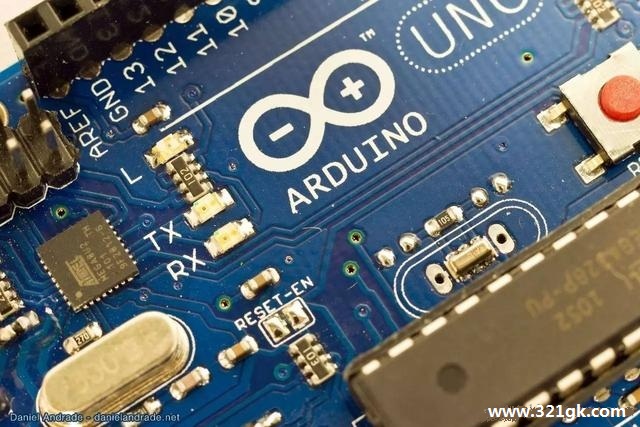

同样的道理,我们既然能够用硬件来减少软件的负担,我们也同样可以用软件来减少硬件的开销。最熟悉的例子当属按键去抖了。在要求不高的情况下,软件去抖非常方便,而去抖的写法已经成为了基本功的一部分。

最好的设计永远是平衡了硬件和软件的负担的,好的设计可以加快开发的速度,减少错误发生的概率。而如果能平衡好一个项目的话,你的设计功力一定又有长进!
