电磁兼容相关的设计内容-有源滤波和无源滤波的区别
要使产品具有良好的电磁兼容性,需要专门考虑与电磁兼容相关的设计内容。电磁兼容设计一般包含以下几个方面的内容。
    地线设计
    许多电磁干扰问题是由地线产生的,因为地线电位是整个电路工作的基准电位,如果地线设计不当,地线电位就不稳,就会导致电路故障。地线设计的目的是要保证地线电位尽量稳定,从而消除干扰现象。
    线路板设计
    无论设备产生电磁干扰发射还是受到外界干扰的影响,或者电路之间产生相互干扰,线路板都是问题的核心,因此设计好线路板对于保证设备的电磁兼容性具有重要的意义。线路板设计的目的就是减小线路板上的电路产生的电磁辐射和对外界干扰的敏感性,减小线路板上电路之间的相互影响。
    滤波设计
    对于任何设备而言,滤波都是解决电磁干扰的关键技术之一。因为设备中的导线是效率很高的接收和辐射天线,因此,设备产生的大部分辐射发射都是通过各种导线实现的,而外界干扰往往也是首先被导线接收到,然后串入设备的。滤波的目的就是消除导线上的这些干扰信号,防止电路中的干扰信号传到导线上,借助导线辐射,也防止导线接收到的干扰信号传入电路。
    屏蔽与搭接设计
    对于大部分设备而言,屏蔽都是必要的。特别是随着电路工作的频率日益提高,单纯依靠线路板设计往往不能满足电磁兼容标准的要求。机箱的屏蔽设计与传统的结构设计有许多不同之处,一般如果在结构设计时没有考虑电磁屏蔽的要求,很难将屏蔽效果加到机箱上。所以,对于现代电子产品设计,必须从开始就考虑屏蔽的问题。

有源滤波和无源滤波的区别

滤波是将信号中特定波段频率滤除的操作,是抑制和防止干扰的一项重要措施。谐波治理首先要控制好谐波产生的源头,其次我们还要通过增加滤波装置进行谐波的消除。如何正确选择有效的谐波质量方案非常关键。

一、无源滤波

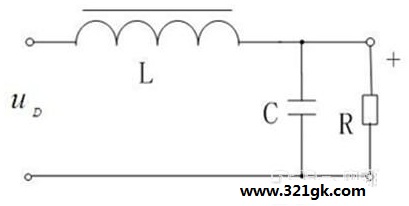

无源滤波器,又称LC滤波器,是利用电感、电容和电阻的组合设计构成的滤波电路,可滤除某一次或多次谐波,最普通易于采用的无源滤波器结构是将电感与电容串联,可对主要次谐波(3、5、7)构成低阻抗旁路;单调谐滤波器、双调谐滤波器、高通滤波器都属于无源滤波器。无源滤波器由LC等被动元件组成,将其设计为某频率下极低阻抗,对相应频率谐波电流进行分流,其行为模式为提供被动式谐波电流旁路通道。如图1所示为无源滤波原理图。

图1 无源滤波原理图

图1 无源滤波原理图

优缺点

优点:无源滤波器具有结构简单、成本低廉、运行可靠性较高、运行费用较低。

缺点:通带内的信号有能量损耗,负载效应比较明显,使用电感元件时容易引起电磁感应,当电感L较大时滤波器的体积和重量都比较大,在低频域不适用。

应用

由于无源滤波的具有大容量低价位的优点,钢铁行业的滤波都采用无源滤波,目前国内滤波市场(电力谐波治理市场)上主要以无源滤波为主。国际上以ABB、施耐德、西门子为代表,国内以Satons、温州清华电子、山大华天、哈工大、西安赛博、绿波杰能为代表。发展形势以快速反映,谐波治理彻底,综合控制为主。

二、有源滤波

有源滤波器(Active Power Filter,简称APF)是一种用于动态抑制谐波、补偿无功的新型电力电子装置,它能够对大小和频率都变化的谐波以及变化的无功进行补偿。之所以称为有源,顾名思义该装置需要提供电源(用以补偿主电路的谐波),其应用可克服LC无源滤波器等传统的谐波抑制和无功补偿方法的缺点(传统的只能固定补偿),实现了动态跟踪补偿,而且可以既补谐波又补无功。

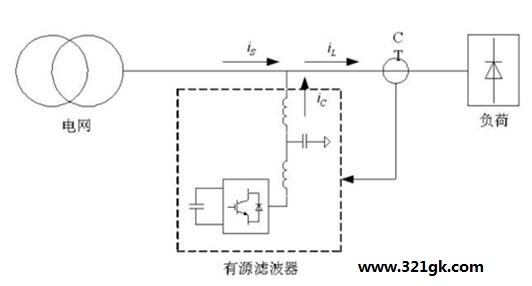

三相电路瞬时无功功率理论是APF发展的主要基础理论,APF有并联型和串联型两种,前者用的多;并联有源滤波器主要是治理电流谐波,串联有源滤波器主要是治理电压谐波等引起的问题。有源滤波器同无源滤波器比较,治理效果好,主要可以同时滤除多次及高次谐波,不会引起谐振,但是价位相对高。如图 2所示为有源滤波结构图。

图2 有源滤波器结构图  优缺点

图2 有源滤波器结构图

优缺点

优点:可动态滤除各次谐波,对系统内的谐波能够完全吸收;不会产生谐振。通带内的信号不仅没有能量损耗,而且还可以放大,负载效应不明显,多级相联时相互影响很小,利用级联的简单方法很容易构成高阶滤波器,并且滤波器的体积小、重量轻、不需要磁屏蔽。

缺点:通带范围受有源器件的带宽限制,需要直流电源供电,可靠性不如无源滤波器高,在高压、高频、大功率的场合不适用。

应用

有源滤波器可广泛应用于工业、商业和机关团体的配电网中,如:电力系统、电解电镀企业、水处理设备、石化企业、大型商场及办公大楼、精密电子企业、机场/港口的供电系统、医疗机构等。根据应用对象不同,HTAPF-I型有源电力滤波器的应用将起到保障供电可靠性、降低干扰、提高产品质量、增长设备寿命减少设备损坏等作用。

l通信行业;

l半导体行业;

l汽车制造业;

l直流电机谐波治理;

l医院系统;

l剧场和体育馆。

三、有源滤波和无源滤波的对比

工作原理

无源滤波器由LC等被动元件组成,将其设计为某频率下极低阻抗,对相应频率谐波电流进行分流,其行为模式为提供被动式谐波电流旁路通道;而有源滤波器由电力电子元件和DSP等构成的电能变换设备,检测负载谐波电流并主动提供对应的补偿电流,补偿后的源电流几乎为纯正弦波,其行为模式为主动式电流源输出。

阻抗影响

无源滤波器受系统阻抗影响严重,存在谐波放大和共振的危险;而有源滤波不受影响。

频率影响

无源滤波器谐振点偏移,效果降低;有源滤波器不受影响。

负载影响

无源滤波器可能因为超载而损坏;有源滤波器无损坏之危险,谐波量大于补偿能力时,仅发生补偿效果不足而已。无源滤波器补偿效果随着负载的变化而变化;有源滤波器不受负载变化影响。

设备造价

无源滤波器较低;有源滤波器太高。
