什么是电流互感器的额定电压电表电流互感器空开怎么接线

电流互感器的额定电压是指其一次线圈所接线路的电压等级，即一次线圈对二次线圈和对地的电压，而非一次线圈两端所承受的电压。使用时，电流互感器是串联在被测线路上的，故其额定电压只反应它的绝缘强度，而与它的容量没有直接关系。根据电流互感器的使用特点，在设计制作时，通常规定了它的额定负荷。电流互感器的额定负荷是指其二次线圈所连接的测量仪表和继电器线圈的阻抗以及连接导线的电阻，以“Ω”表示。电流互感器的额定容量就是其额定二次电流通过二次阻抗的视在功率，即等于额定二次电流的平方与其额定负荷阻抗的乘积。显然，额定容量不等于额定电压与额定电流的乘积。

电表电流互感器空开怎么接线

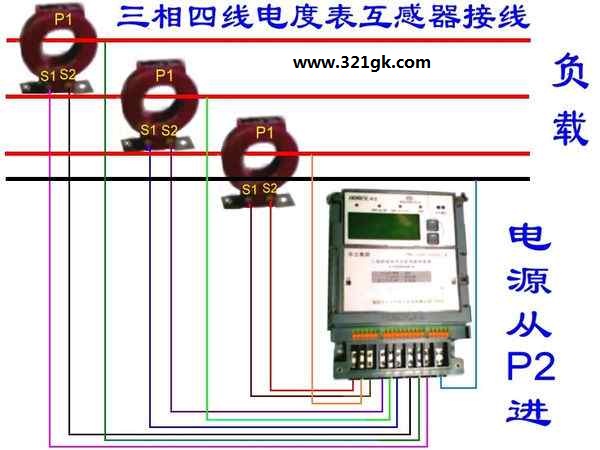

电流互感器与三相四线电度表的正确接线为：电源线从互感器P1面穿过，二次线K1、K2端分别接电度表的1、3端，借本相电源线接2端，其它相以此类推。
如果电源线从互感器P2面穿过，二次线K1、K2端分别接电度表的3、1端（如上图所示）。
电表的输出接三相开关。
单相开关接在三相开关的下端。
如果有多个开关，采用并联连接。

(责任编辑：admin)
