电容式电磁式电压互感器优缺点？电容式电压互感器工作原理

电容式电压互感器因采用电容分压，受温度和频率的影响较大，而且一次电压变化，二次不能立即反应，因此它对电容电介材料和二次负荷有一定的要求，它价格便宜，占地面积小，噪音小，绝缘稳定性好，不易产生谐振，并可代替耦合电容器兼作高频载波使用，绝缘上也好配合，缺点是准确性差。
　　电磁式电压互感器利用电磁感应原理，由许多铁芯串联而成，为提高准确性，每组铁芯必须装设平衡绕组，且随着电压等级的提高，串联铁芯级数增多，对绝缘和材料的要求也增大，但它比电容式电压互感器准确，允许所接二次负荷也大。缺点是贵、重、噪音大、绝缘要求高、难以配合，且容易产生谐振。
        电磁式电压互感器是一种通过电磁感应将一次电压按比例变换成二次电压的电压互感器,种互感器不附加其它改变一次电压的电气元件如电容器.
    　电容式电压互感器是由串联电容器抽取电压,再经变压器变压作为表计、继电保护等的电压源的电压互感器，电容式电压互感器还可以将载波频率耦合到输电线用于长途通信、远方测量、选择性的线路高频保护、遥控、电传打字等。因此和常规的电磁式电压互感器相比，电容式电压互感器器除可防止因电压互感器铁芯饱和引起铁磁谐振外，在经济和安全上还有很多优越之处。
    　电容式电压互感器主要由电容分压器和中压变压器组成。电容分压器由瓷套和装在其中的若干串联电容器组成，瓷套内充满保持0.1MPa正压的绝缘油，并用钢制波纹管平衡不同环境以保持油压，电容分压可用作耦合电容器连接载波装置。中压变压器由装在密封油箱内的变压器，补偿电抗器和阻尼装置组成，油箱顶部的空间充氮。一次绕组分为主绕组和微调绕组，一次侧和一次绕组间串联一个低损耗电抗器。由于电容式电压互感器的非线性阻抗和固有的电容有时会在电容式电压互感器内引起铁磁谐振，因而用阻尼装置抑制谐振，阻尼装置由电阻和电抗器组成，跨接在二次绕组上，正常情况下阻尼装置有很高的阻抗，当铁磁谐振引起过电压，在中压变压器受到影响前，电抗器已经饱和了只剩电阻负载，使振荡能量很快被降低。

电容式电压互感器工作原理

电容式电压互感器的低压端子是专供与载波耦合装置连接后接地或者直接接地用的。当电容式电压互感器不作载波通信用时，低压端子必须直接接地，否则将发生放电故障。电容式电压互感器具有电磁式电压互感器的全部功能，也具有很多自己的优点。例如，价格便宜；不存在电磁式电压互感器与断路器断口电容的铁磁谐振问题；可以兼作载波通信的耦合电容器；耐雷电冲击特性理论上优于电磁式电压互感器，能降低雷电波的波头陡度，对站内设备具有一定的保护作用。但是电容式电压互感器也有其缺点，主要是瞬变响应特性差。电容式电压互感器的电容、电抗器、中间变压器上都有储能，这些能量要经过中间变压器和负荷等R、L、C回路释放。视参数的不同，将出现衰减振荡或者指数衰减过程，造成二次侧残余电压高、衰减缓慢。一次侧发生短路后，二次侧要经过一定时间才能衰减到零。
电容式电压互感器（CVT）与普通的电磁式电压互感器相比具有绝缘可靠性高、价格低、体积小、不易产生系统谐振、还可兼作电力线载波通信用的耦合电容器等优点，已在电力系统中得到广泛应用。目前我省电网中运行的500kV电压互感器全部采用电容式电压互感器，新建和扩建的220kV关口计量用电压互感器也基本都选用了电容式电压互感器。
电容式电压互感器结构上由电容分压器和电磁单元组成，如图所示。

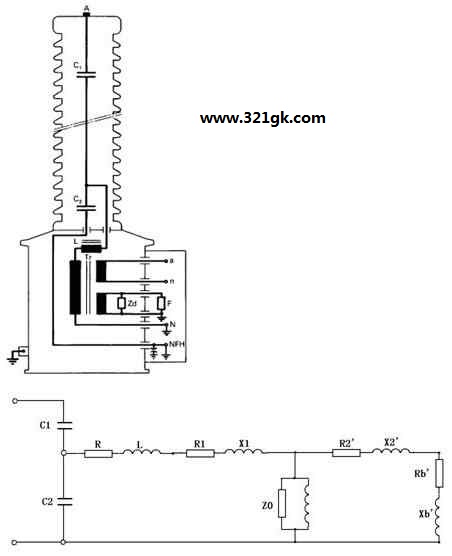

图 CVT结构图与等值电路图
电容分压器由高压电容C1和中压电容C2组成，系统一次电压经电容分压器后产生中间电压，中间电压一般在10kV~20kV之间。电磁单元位于铁壳箱体内，内部有中间变压器T、补偿电抗器L、阻尼器ZD和限压元件组成。补偿电抗器用于调整一、二次电压间的相位关系，补偿电容分压器容抗，减小综合内阻抗，提高 CVT的负荷能力。 (责任编辑：admin)
