电路图的基本画法和要求怎么识别电路图

1、画电路图的基本要求：
①电路元件的符号要用统一规定的，不能自造符号。
②要注意所画符号和实物的对应性。
③合理安排电路元件符号，使之均匀分布在电路中，具有对称性（元件符号一定不能画在电路的拐角处）。
④电路图最好呈长方形，有棱有角，导线要横平竖直，力求把电路图画得简洁、美观、大小比例适中。
⑤最好从电源的正极开始，沿着电流的方向依次画起，且知道在电路图中导线无长短之分的原则。
2、根据实物图如何画电路图：先根据电流流向法判断实物图的电路结构，弄清各元件的关系，然后画一个作用与效果同实物图一致的规范的电路图。
3、由电路图如何连接实物图：对于串联电路，根据电流流向法将元件依次顺序连接；对于并联电路，先连接元件多的一条支路，然后将元件少的一条支路并联接入。
4、三类基本题型：
①根据实物图画电路图；
②根据电路图画实物图；
③根据文字描述电路的连接和控制情况，画电路图或连接实物图。

怎么识别电路图

1.使用定义法识别串并联电路若电路中的各元件是逐个顺次连接起来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，则电路就是并联电路。
2.使用电流流向法识别串并联电路

从电源的正极（或负极）出发，沿电流流向，分析电流通过的路径。若只有一条路径通过所有的用电器，则这个电路是串联的（如图l所示）；若电流在某处分支，又在另一处汇合，则分支处到汇合处之间的电路是并联的（如图2所示）。
电流流向法是电路分析中常用的一种方法。

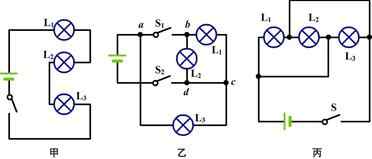

例1．分析下图所示电路中，开关闭合后，三盏灯的连接形式，并分析开关的作用。

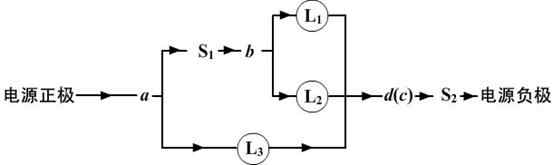

分析：用“电流流向法”来判断．在图甲所示的电路中，从电源的正极出发，电流依次通过了灯L1、L2和L3，电路中没有出现“分叉”，见图3的虚线所示，所以这三盏灯是串联的．在串联电路中，一个开关可以控制所有的用电器。为识别图乙所示电路的连接方式，可以先用虚线将电流通过的所有路径在图中画出来,在图中可看出，电流的流向是：

由此可看出灯L1、L2和L3分别在三条支路上，所以这三盏灯是并联的。其中通过灯L1、L2的电流通过了开关S1，当开关S1断开时，灯L1、L2中没有电流通过，两灯熄灭，因此开关S1控制L1、L2两盏灯泡。开关S2在干路上，控制三盏灯。
在如图所示电路中用“电流流向法”画出了图丙中的电流流向。见图4的虚线所示，电流有三条通路，且每一流线上只有一个用电器，则此电路为并联电路。开关S在干路上，控制三盏灯。
3．使用节点法识别串并联电路

节点法：就是在识别电路的过程中，不论导线有多长，只要其间没有电源、用电器等，导线两端点均可以看成同一个点，从而找出各用电器两端的公共点。以图丙为例，具体方法：先在图中各接点处用字母表示出来，如图5所示。
由“节点法”可知，导线的a端和c端看成一个点，导线的b端和d端看成一个点，这样L1、L2和L3的一端重合为一个点，另一端重合为另一个点，由此可知，该电路有三条支路，并由“电流流向法”可知，电流分三条叉，因此这个电路是三盏电灯的并联，等效电路如下图所示。

“节点法”主要用于不规范的复杂电路的识别，有一定的难度。识别电路也还有其他方法，但无论什么方法都需要同学们在加强练习的基础上不断总结识别电路的技巧。

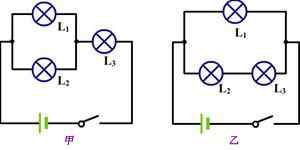

对于电路中有三个用电器，而只有两条电流路径的情况，那么就会有一个用电器在干路上，或者有两个用电器串联在一条支路上，这个电路一定是混联。这两种情况分别如图中甲、乙所示。
4. 使用拆除法识别串并联电路拆除法是识别较难电路的一种重要方法。它的原理就是串联电路中各用电器互相影响，拆除任何一个用电器，其他用电器中就没有电流了；而并联电路中，各用电器独立工作，互不影响，拆除任何一个或几个用电器，都不会影响其他用电器。
例2.如图所示，两个灯泡通过灯座装在一个木匣子上，A、B、C、D分别是连接两灯泡灯座的接线柱。E、F两接线柱间接上电源后，两灯泡发光。如何判断两灯泡是串联还是并联？简要叙述你的判断过程。

分析：根据串、并联电路特点进行分析．串联电路只有一个电流的路径，只要一处断开，整个电路断路，即其他用电器不能工作；并联电路有两个或两个以上电流的通路，其中一个支路断开，其他支路的用电器仍然工作，即各用电器件互不影响。因此可用断路法进行判断。
答案：拧下一只灯泡，若另一只灯泡熄灭则两灯串联，否则两灯并联。 (责任编辑：admin)
