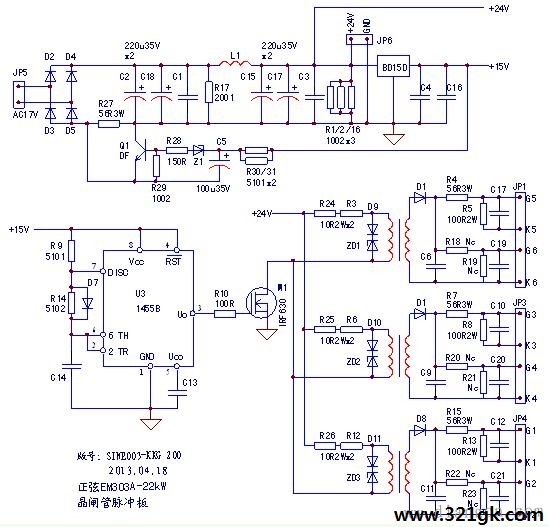

图一 正弦EM303A-22kW晶闸管控制板
C5、Z5、Q1等构成上电延时电路，避免储能电容未充满电时晶闸管过早开通形成冲击电流；U3及外围电路构成无稳态（振荡）电路，二极管的D7的决定了C14的充电时间常数约为放电时间时常数的十分之一，即3脚输出脉冲占空比约为十分之一，振频约为5kHz左右，这是出于降低触发功耗的考虑。从此也可以看出，本电路晶闸管触发方式为开通式控制，而非常规意义上的移相控制。

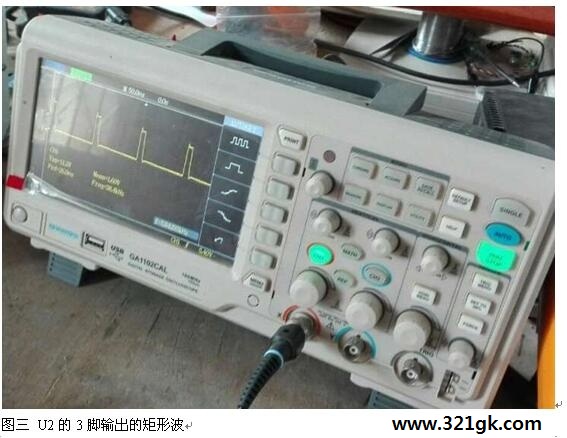

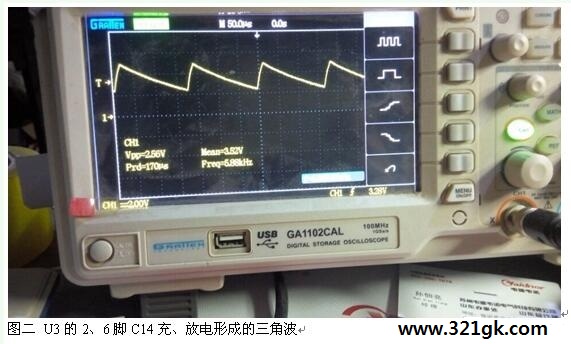

图二为U3的2、6脚C14充、放电形成的三角波（时钟脉冲）。图三为U2的3脚输出的矩形波。

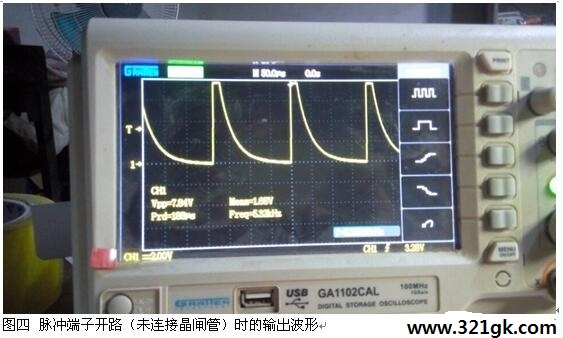

U3输出的脉冲经M1放大，驱动三只脉冲变压器，复经整流后由JP1等端子驱动主电路晶闸管。图四为脉冲端子开路（未连接晶闸管）时的输出波形图，因C6等充电作用，输出波形出现斜坡变化。
该振荡波可独立进行检修，在JP5端子上电DC18~24V均可，可以直接在脉冲端子如G6、K6两端测试脉冲波形或电压，采用直流电压挡测得信号电压约为1.5V左右。
需要提示的是，如测量所有驱动电路一样，仅仅测量波形和电压是不够的，更应该用DC电流挡串限流电阻（30欧姆至50欧姆均可），测试其输出电流，一般约为数毫安至十数毫安级，既有电压又有电流输出，这才是电路正常的完美结论。
