谐波电容造成谐振电容补偿柜的作用双值电容电机怎样接正反转

　　当个谐波源在谐波频率下，激励个感抗与容抗大小近似相等的电路，则该电路就会发生谐波谐振。电容器的谐波容抗和系统谐波感抗的配合，将造成注入谐波的并联谐振或串联谐振及谐波的成倍放大，使并联电容补偿装置中的电容器和串联电抗器产生谐波过电流过电压和过负荷，致使电容器异常发热，并使电容器的局部放电性能下降。加速绝缘介质的老化，经过段时间的积累，促使电容器和串联电抗器的损坏。同时使系统谐波水甲升高，彤响电，的安全经济运行。谐波可使电容器介质损耗增加，发热和寿命缩短；大量吸收谐波会导致电容器过流，引起熔丝熔断；电容器与电网电感形成串联谐振回路，能引起谐波的放大，电容烧毁等。在畸变电压下电容器的电流有效值为：有关规程规定电容器长期工作电流不得超过1.3倍额定电流。位于谐波源附近的电容器或者滤波电容器通常按较高的电流有效值特殊制造。我们假设有一RLC的串联电路，w为输入信号频率。那么这个电路的阻抗则为：R + jwL + (1/jwC)，其中j为复数。上述表达式中含L和C的项可以变形为 jwL - (j/wC)。如果我们令这两项之差等于0，则有：jw^2LC - 1 = 0。谐振频率w = 1/sqrt(LC)[sqrt()为平方根]。由此可见当容抗和感抗两项抵消之后，所有的信号电压全部加在 R 上。当电压峰值超过电阻所能承受的范围时，自然会烧坏电阻。谐振电路在此时通过的电流最大，因为电容和电阻都无法将自身储存的能量输出，他们被视为是短路。但是因为这是一个串联电路，所以通过电感电容的电流和通过电阻的是一致的，故电流可能会超过他们的额定范围。同样的道理也可以用在一个电阻R串联一对并联的LC的电路上面。

电容补偿柜的作用

补偿柜作用是：电流超前电压九十度，利用电容器的并联来提升线路电压，降低无功损耗。电容柜的开：开启时应先检查各开关、断路器是否闭合，然后把柜门关上、门把扭在闭合位置，确认无误，将刀开关闭合。停时顺序是：将无功功率控制器设置为手动运行，利用手动下翻键，把电容器顺序全部退出，然后再将刀开关拉开，严禁带负荷拉开刀闸，以防发生电弧事故。
电容补偿柜可以有效起到提高电网功率因数,节约电能,提高供电质量的作用。并联无功功率补偿装置是用于6KV、10KV 电力系统中改善功率因数，调整电压，降低电网损耗的容性无功功率补偿装置。同时也广泛应用于冶金、矿山、建材、石化、给排水等行业的大功率高压电机设备上，与电机并联运行，提高功率因数，降低线路损耗、节省能源、稳定电压、改善电网质量。
1、采用优质三相电力电容器，运行温升低，放电起始电压高，密封性好，可靠性高；提高设备运行效率，减少线路无功损耗；改善供电质量，提高电气设备出力，提高变压器负载率和电器设备的效率;增加供电能力；配有高压带电显示器、电磁锁、观察窗，具有强制闭锁功能。
2、电容补偿柜是在高压电机定子绕组侧并联电容器组，与电机同步运行，高压电容柜用于提高电机功率因数，降低电机定子电流，从而实现了节能降耗和改善电网供电质量的作用。
3、电容补偿柜广泛用于冶金、矿业、建材、石化、给排水等行业的交流电力系统上，用于补偿系统无功功率，提高系统功率因数；本装置采用国产知名品牌电抗器和电容器，电容器采用损耗极低的金属膜绝缘材料作电解质，内部充满高稳定性无毒浸渍剂,具有较高的放电起始电压,温度变化小,可靠性高等特性;因此能节约能源,稳定电网电压,降低线路损耗。

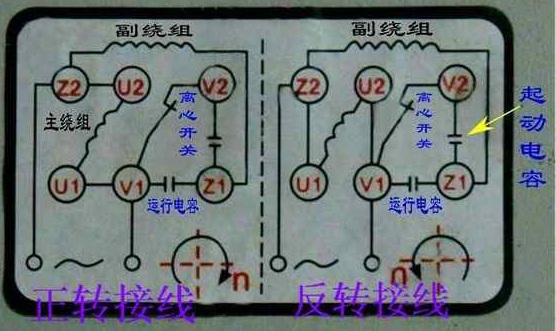

双值电容电机怎样接正反转

图中：U1、U2为主绕组；Z1、Z2为副绕组；V1、V2为离心开关；CBB为运行电容；CDJ为起动电容. (责任编辑：admin)
