电动势与电压的区别三相正弦电动势及U-V-W相序

电动势是对电源而言的，它描述移送单位电量时非静电力做功的多少，即移送1库电量时其他形式的能转化为电能的多少。
电压是对某一段电路而言的，它描述在这段电路中移送单位电量时电场力做功的多少，即移送1C电量时电能转化为其他形式能的多少。
两者是截然不同的物理量，万勿混淆，顺便指出，从能量转化观点来说，电势差、电压、电压降、电压损失等，都表示电场力移送单位电量时电能转化为其他形式能的多少，只不过是几种形式不同的说法而已，习惯上在静电学中常用“电势差”的说法；在电路问题中常用“电压”的说法；在串联分压电路中，常把分压电阻上的电压叫做“电压降”；在远距离输电问题中，输电导线上的电压是没有利用价值的，常叫做“电压损失”。

三相正弦电动势及U-V-W相序

三相交流电具有电能输送方便、经济，三项功率比单相功率的波动性小灯优点。因而得到广泛的应用。三相交流电路一般是指电路中同时存在着三个最大值相等，频率相同，相位彼此相差120°的正弦交流电动势。每个电动势组成的那部分电路叫做一“相”。

三相交流电动势的解析式表示如下：

eu=Emsinωt
ev=Emsin（ωt-120°）
ew=Emsin（ωt+120°）

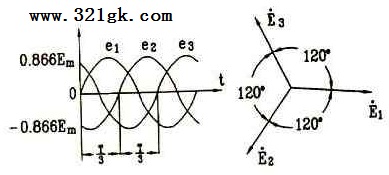

其波形图和相量图如上右图所示。

我们把幅值相等，频率相同，相位彼此互差120°的三相正弦交流电动势称为对称电动势。

下面所说的三相电动势如无特殊说明，均指对称电动势。

对称电动势的特点是三相电动势瞬时值之和恒为零。

在实际应用中，常用U-V-W的次序表示三相电动势的相序，所谓相序是指三相电动势通过最大值和零值的先后顺序，即U相比V相电动势超前120°；V相比W相电动势超前120°；W相比U相电动势超前120°。在三项绕组中，将哪一项定位U相是无关紧要的，但U相一旦设定，则V、W便按顺序一同被设定。即比U相滞后120°的是V，相比V滞后120°的是W相，这个次序不能混淆。因此把U-V-W的相序称为顺相序。

电压和电动势的主要区别

在电场中，将单位正电荷由高电位点移向低电位点时电场力所做的功称为电压，电压又等于高低两点之间的电位之差，其表达式为
    U=W/Q
式中W-电场力做的功，焦耳；
    Q-电荷量，库仑；
    U-高低两点之间的电压，伏特。
    电压的正方向规定为高电位指向低电位，即电位降的方向。
    在电场中，将单位正电荷由低电位移向高电位时外力所做的功称为电动势E。其表达式为E=W/Q，电动势的正方向规定为由低电位指向高电位，即电位升的方向。
    电压和电动势的主要区别是，电压是反映电场力做功的概念，其正方向为电位降的方向；而电动势则是反映外力克服电场力做功的概念，其正方向为电位升的方向，两者的方向相反的，电压和电动势的基本单位为伏特(V)，此外还有千伏(kV)，毫伏(mV)等。 (责任编辑：admin)
