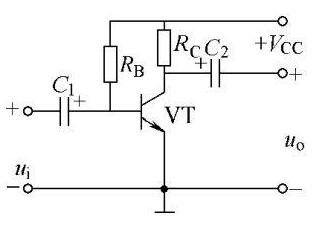

电路特点：三极管VT具有电流放大作用，是放大器的核心元件；基极偏置电阻Rb向三极管基极提供合适的基极电流；电源VCC一方面通过Rb给三极管提供发射极正偏电压，同时通过Rb给三极管集电极提供反偏电压，另一方面给放大电路提供能源；集电极负载电阻Rc的作用是把电流放大作用以电压的形式表现出来；C1，C2为耦合电容，利用它们“隔直通交“的特性，保证交流信号的传递，避免放大电路的输入端与信号源之间、输出端与负载之间相互影响。
工作原理：选择合适的元件参数，使放大电路工作在放大状态，当在输入端加上输入信号时，经耦合电容C1耦合到三极管的基极，使基极电压发生变化，产生变化的基极电流，经三极管的电流放大作用，产生变化的集电极电流，此变化的集电极电流在集电极负载电阻上产生变化的电压，经过C2耦合输出一个反相的输出电压。这就是电压放大作用 (责任编辑：admin)
