高频增强电路与低通滤波器电路如何设计

时间:2018-03-14 08:51来源:未知 作者:admin 点击:
对于如何设计高频增强电路与低通滤波器电路,我们仍然以共发射极发大电路为例! 首先,说一下低通滤波器电路 我们考虑一下在共发射极放大电路的集电极并联电容的作用! 低通滤
对于如何设计高频增强电路与低通滤波器电路,我们仍然以共发射极发大电路为例!
首先,说一下低通滤波器电路
我们考虑一下在共发射极放大电路的集电极并联电容的作用!

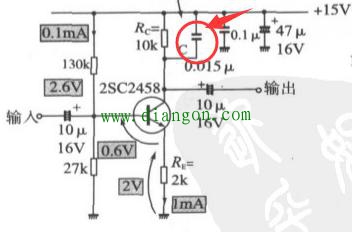

低通滤波电路
如上图所示,此电路时截止频率为1KHz的低通滤波电路。改电路具有将1KHz频率以上的高频截止功能。
这是因为集电极电阻具有频率特性,所以导致三极管放大也有频率效应。频率越高,因为电容的影响,导致电容与电阻并联的阻抗也就越小,所以电路的增益Rc/Re也就越小。使得电路具有了低通滤波器效应!

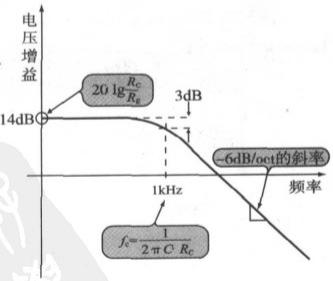

幅频特性曲线如下图!


幅频特性曲线

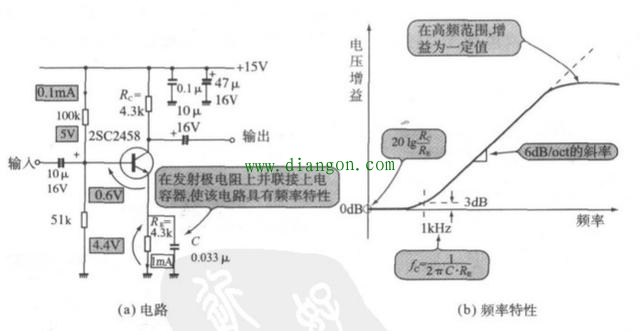

最后说一下,高频增强电路
与上面不同的是,电容这一次是并联在发射极上的!


同样,发射极电阻同样具有频率特性,所以导致三极管放大也有频率效应。频率越高,因为电容的影响,导致电容与电阻并联的阻抗也就越小,所以电路的增益Rc/Re也就越大。使得电路具有了高频增强效应!


幅频特性曲线
此电路一般用于音频控制以及FM发射电路高频预加重电路中!
注意,此电路并不能把增益变成无限大。他的截止频率为:

截止频率
