二极管限幅电路详解 数字万用表测量二极管正向电阻

时间:2018-04-09 09:35来源:未知 作者:admin 点击:
二极管最基本的工作状态是导通和截止两种,利用这一特性可以构成限幅电路。 所谓限幅电路就是限制电路中某一点的信号幅度大小,让信号幅度大到一定程度时,不让信号的幅度再增
二极管最基本的工作状态是导通和截止两种,利用这一特性可以构成限幅电路。
所谓限幅电路就是限制电路中某一点的信号幅度大小,让信号幅度大到一定程度时,不让信号的幅度再增大,当信号的幅度没有达到限制的幅度时,限幅电路不工作。利用二极管来完成这一功能的电路称为二极管限幅电路。
图1 所示是二极管限幅电路。在电路中,A1 是集成电路(一种常用元器件),VT1和VT2 是三极管(一种常用元器件),R1 和R2 是电阻器,VD1 ~VD6 是二极管。

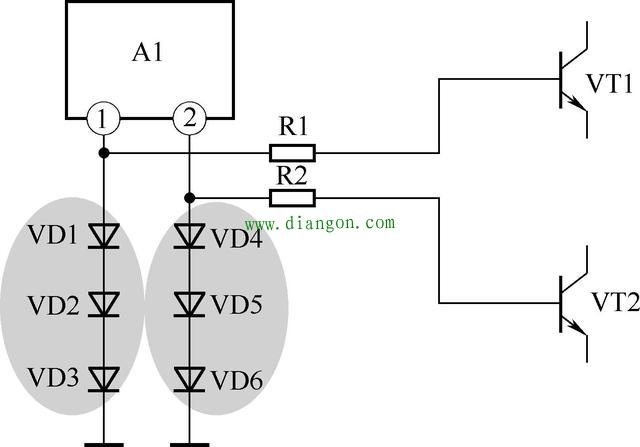

图1 二极管限幅电路

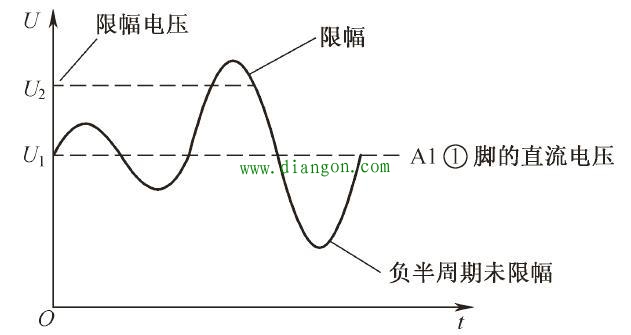

图2 集成电路A1 的①脚上信号波形图

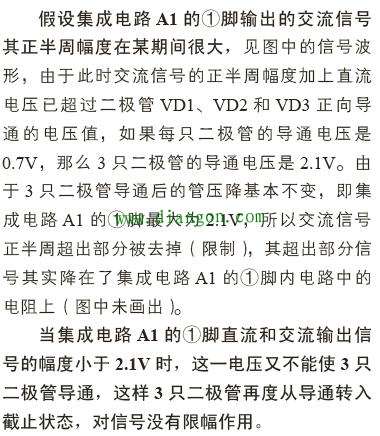

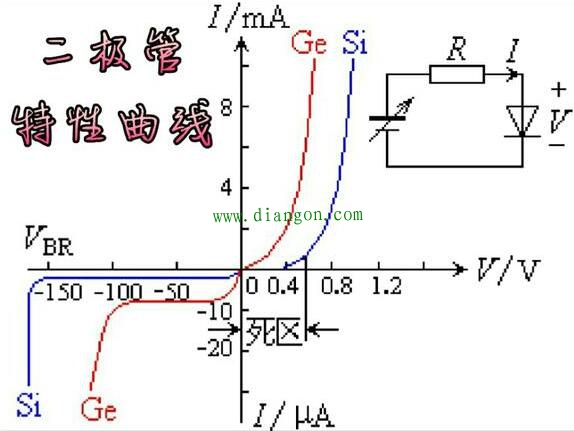

用数字万用表测量二极管正向电阻各档位显示的阻值不同,这并不是你万用表有问题。我们知道,二极管是一个非线性元件,其正向电阻也是非线性的。如图所示为二极管的特性曲线。从图中可以看出,只要加在二极管两端的正向电压大于其导通电压(对于硅二极管来说,此电压约为0.5-0.6V;对于锗二极管来说,此电压约为0.18-0.2V;随型号而异)之后,这个正向电压的微小变化,就会使二极管的正向电流发生显著变化。由上可知,二极管的正向电阻是随流过该二极管的正向电流的不同而不同的。流过这个管子的正向电流越大,那么这个管子的正向电阻就越小。


由于数字万用表的电阻挡一般都是采用恒流法来测量电阻的,不同的档位,这个测试电流亦不同。档位越小,测试电流就越大。所以你用万用表不同档位测试二极管的正向电阻,档位不同,显示的正向电阻亦不同。想知道二极管在不同的正向电压下的正向电阻是多少,一般可以根据已知正向电压及电流,计算出该二极管的正向电阻。
