根据反馈到输入端的反馈信号是正比于输出电压还是正比于输出电流来分别决定是电压反馈还是电流反馈。注意我们是从输出端来判断电压反馈还是电流反馈,而不是从输入端来判断的

 根据反馈到输入端的反馈信号是正比于输出电压还是正比于输出电流来分别决定是电压反馈还是电流反馈。注意我们是从输出端来判断电压反馈还是电流反馈,而不是从输入端来判断的,具体的判断方法通常可以采纳以下三种:
  (1)将输出端短路(即令uo=0),观察此时电路是否仍有反馈信号。若电路中反馈信号消失,则为电压反馈;反之,若反馈仍存在,则为电流反馈。例如:在图3所示的电路中,若设uo=0,则uf=0,也就说明反馈信号消失,这类反馈就属于电压反馈。
  (2)直接从输出端的取样对象来区分,若取样对象为输出电压,则为电压反馈;若取样对象为输出电流,则为电流反馈。在这里我们仍以图3电路为例,从该电路的输出端来看,取样对象为输出电压uo,由于Rf和R1组成分压器,使得反馈电压uf是uo的一部分,故为电压反馈。

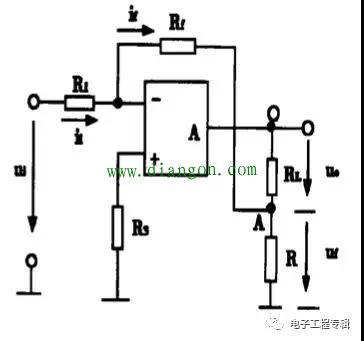

  (3)除公共接地线外,若输出信号与反馈信号从同一点引出,则为电压反馈;若输出信号与反馈信号从不同点引出,则为电流反馈。对于如图所示电路,反馈信号uf从输出端A点取出,而输出信号UO从O点取出,因它们取自不同点,故为电流反馈。



模拟信号是指信号随时间的变化是连续的。即任意时间点总有一个瞬态的信号量与之对应。所以我们通常又将模拟信号称为连续信号。自然界中接触到的各种物理量都是模拟信号,比如人说话的声音,温度,湿度,光照强度等都是模拟量。
模拟信号为什么叫模拟信号呢?它到底模拟了啥?
模拟信号传输过程中就是利用传感器把各种自然界各种连续的信号转换为几乎一模一样的电信号。比如说话声音,原本是声带的震动。经过麦克风的采集,将声波信号转换为电信号,此时的电信号波形是和原来的声波波形一样的。只是换了种物理量来表示和传递。(只是用电信号来模拟了声音原本的振动信号)。此外如压力传感器也是通过转换,将压力大小转换为电信号。因此,模拟信号就是用电信号来直接模拟了自然界各种物理量。
而与之对应的数字信号则是不连续的离散的,是对模拟信号进行采样得到。数字信号是模拟信号的近似。即然是近似就不可能完全一模一样。所以电子称永远有个最小精度。

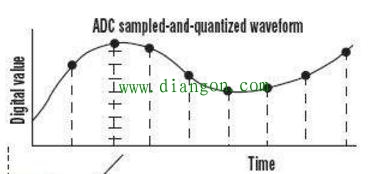

数字信号通过对模拟采用得到
由微积分原理可以知道dx越小近似的图形面积越接近真实面积。由上图也可以看出,采样的点越多得到的数字信号就越接近模拟信号。电脑屏幕分辨率越高我们看到的画面越清晰就是这个道理。
既然我们自然界所有的物理量都是模拟信号,为啥还需要数字信号呢?因为数字信号更便于做直接各种数字处理和计算。人类发明了计算机,所以任何信号转换成了数字量后,就可以充分利用计算机来做各种计算和处理了。在处理完成后再按一定精度将数字量转换成可以接受的模拟量就好。

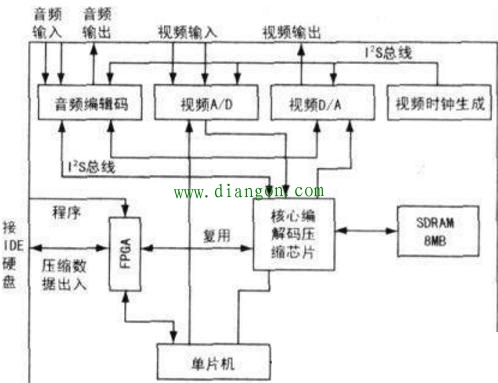

编解码电路中的D/A &A/D
