电压反馈和电流反馈的判别方法图解 高频逆变器和低频逆变器的区别

时间:2018-05-17 10:36来源:未知 作者:admin 点击:
根据反馈到输入端的反馈信号是正比于输出电压还是正比于输出电流来分别决定是电压反馈还是电流反馈。注意我们是从输出端来判断电压反馈还是电流反馈,而不是从输入端来判断的

 根据反馈到输入端的反馈信号是正比于输出电压还是正比于输出电流来分别决定是电压反馈还是电流反馈。注意我们是从输出端来判断电压反馈还是电流反馈,而不是从输入端来判断的,具体的判断方法通常可以采纳以下三种:

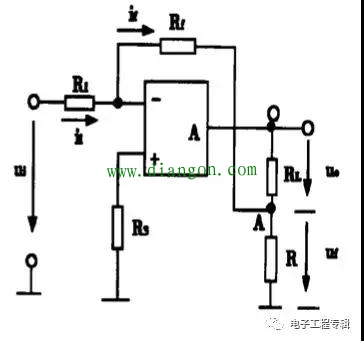

  (1)将输出端短路(即令uo=0),观察此时电路是否仍有反馈信号。若电路中反馈信号消失,则为电压反馈;反之,若反馈仍存在,则为电流反馈。例如:在图3所示的电路中,若设uo=0,则uf=0,也就说明反馈信号消失,这类反馈就属于电压反馈。
  (2)直接从输出端的取样对象来区分,若取样对象为输出电压,则为电压反馈;若取样对象为输出电流,则为电流反馈。在这里我们仍以图3电路为例,从该电路的输出端来看,取样对象为输出电压uo,由于Rf和R1组成分压器,使得反馈电压uf是uo的一部分,故为电压反馈。
  (3)除公共接地线外,若输出信号与反馈信号从同一点引出,则为电压反馈;若输出信号与反馈信号从不同点引出,则为电流反馈。对于如图所示电路,反馈信号uf从输出端A点取出,而输出信号UO从O点取出,因它们取自不同点,故为电流反馈。

 1、按照电气和电子工程师学会(IEEE)制定的频谱划分表,低频频率为30~300kHz,中频频率为300~3000kHz,高频频率为3~30MHz,频率范围在30~300MHz的为甚高频,在300~1000MHz的为特高频。相对于低频信号,高频信号变化非常快、有突变;低频信号变化缓慢、波形平滑。

  2、电源与信号是不一样的,电源板提供的电压一般频率为0(直流电源)或者50Hz(交流电源)。信号可以说是高频还是低频(或者其他频率),电源板就不好说了,因为它只是用来供电的,频率很低,一定要说的话也只是低频。

  3、高频逆变器的的好处主要是重量轻体积小,待机功率小,效率比较高(相对会省电一些)。缺点是抗冲击性不如工频逆变器(也就是你说的低频)好,可能带不了食物搅拌机,手电钻之类的电器。低频的缺点是比较重,比较大,价格可能也会略贵,自身损耗会稍大一些(有点费电)。优点是比较皮实,带冲击性电器的能力会好一些。
