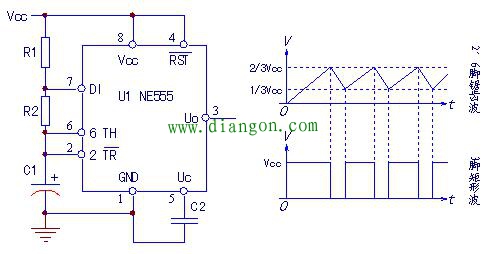

图  由NE555构成的多谐振荡器及相关波形图
电路原理简述：上电后，Vcc经R1、R2为C1充电，因C1上电压低于1/3Vcc，内部触发器Q端被置1（/Q端为0，放电管V1处于截止状态），此后C1上电压因充电继续升高，在低于2/3Vcc之前，触发器输出端（参见图3）处于保持状态；直至C1充电电压高于2/3Vcc以后，触发器产生复位动作，Q端被置0，7脚放电管V1导通，C1充电电荷经R2泄放，在VC1低于1/3电压之前，触发器输出端处于保持状态。由R1、R2、C2的定时电路和内部V1放电管相配合，在2、6输入端实现了低于1/3Vcc和高于2/3Vcc的电位变化，从而由内部比较器控制触发器交替做出置1和置0动作，完成了自振荡输出。
改变R1、R2、C1值时，可灵活决定输出脉冲占空比和输出频率，diangon.com其中（R1+R2）C1，决定锯齿波上升沿（矩形波高电平）时间，R2C1决定锯齿波下降沿（矩形波低电平）时间。
C2为当5脚空置时，添加的消噪电容。
由NE555构成的振荡电路检修要点：
①由C1充放、电幅度可知，2、6脚平均直流电压约为Vcc的一半左右，此为起振标志；当因某种故障原因停振时，可知2、6脚直流电压非0即Vcc（停振或故障标志）；
②在脉冲输出状态，3脚不为0V。测量具体直流电压高低，和输出脉冲占空比相关。若输出脉冲占空比接近于50%（R1<<R2）时，3脚测试直流电压应为Vcc的一半左右。
当然，如果测试5脚直流电压，则应等于2/3Vcc。此为内部基准分压电路（含比较器）正常的标志之一。
根据电路结构和信号性质，实际上不难推断出各点波形或直流电压值，由测量得出故障判断，就非常直接和简便了
