双主-从D型触发器CD4013引脚功能图及电路检修图解

时间:2018-06-21 09:02来源:未知 作者:admin 点击:
触发器系列电路形式太多,一下子完全搞明白是不必要的(不可能全部记住,用得多的会自然掌握)。以双主-从D型触发器CD4013为例,在尚未全面深刻掌握原理及内部电路结构的前提下
触发器系列电路形式太多,一下子完全搞明白是不必要的(不可能全部记住,用得多的会自然掌握)。以双主-从D型触发器CD4013为例,在尚未全面深刻掌握原理及内部电路结构的前提下,能否根据端子功能快速掌握其检修方法呢?答案是肯定的。
控制电路的核心部件为双D触发器,型号为CD4013,内含两个独立的D触发器。从R、S或C端子接受上升沿触发信号,能使输出状态产生翻转。常用来组成单稳态、双稳态、无稳态电路。如图所示,是内部一路D触发器的引脚功能图。

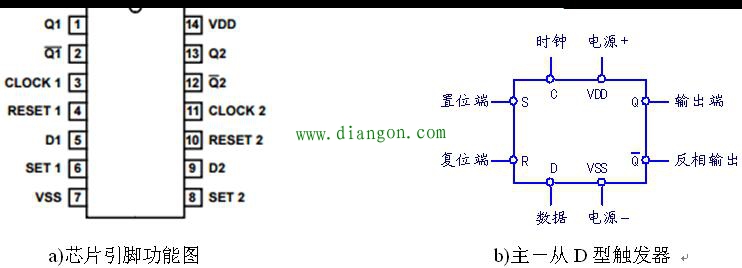

图  CD4014的引脚功能图
我们先掌握CD4013的两个应用模式,从中领会其电路原理及动作模式:
a)双稳态电路。在数据端D和时钟端C都接地的情况下,在置位端S加一个脉冲高电平,则Q输出端变为高电位(被置位);在复位端R加一个脉冲高电位,输出端Q变为低电位(被复位)。端为Q端的反相输出。
根据此原则(或满足此检测条件下),CD4013“变身”为普通R-S触发器,在R、S端施加瞬时高电平信号,即可完成置0、置1及保持功能检测。
b)数据检出电路。置位端S和复位端R都接地的情况下,在C端时钟脉冲作用下,D数据端的数据(0或1)被传输至输出端Q。D端只有0或1两个数据状态,C端上升沿脉冲作用期间,D端的数据为Q端所检出。
根据此原则(或满足此检测条件下),可在其时钟端人为施加“0”或“1”信号,检测Q端和D端数据传输状态,由此准确判断芯片好坏。
由上述,因而对如我——一位较懒惰的检修人员来说,检测数字电路的好坏,无需研究其繁杂的时序图,也不用管它传输频率是多少和具体的传输数据是什么,电路仅为高低电平信号处理器,或仅为传输一个直流5V和直流0V的信号电路。输出是此两种状态,而输入信号亦为此两种状态。完全可用0V和5V充当输入端检测信号,检测输出端的5V和0V变化,只要电路是听话的讲理的,就是好的电路。

(责任编辑:admin)
