博途WINCC如何通过内部变量进行画面切换

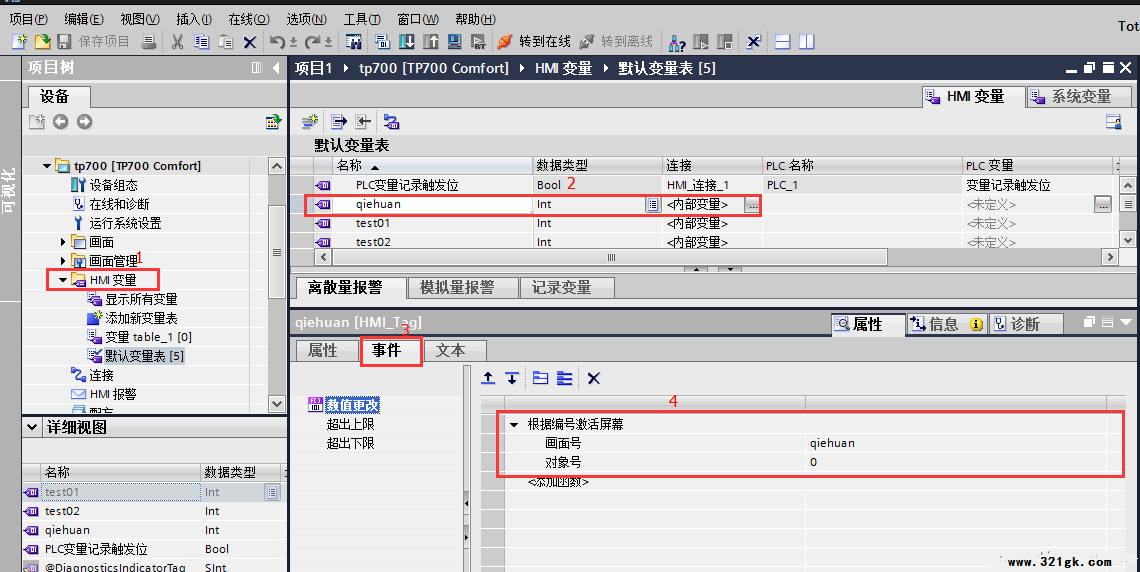

1.新建一个内部变量“qiehuan” INT型-----事件----选择函数“根据编号激活屏幕”并选择建立的前面建立的变量设置对象号0

2.查看要选择切换的画面---属性---常规----画面编号

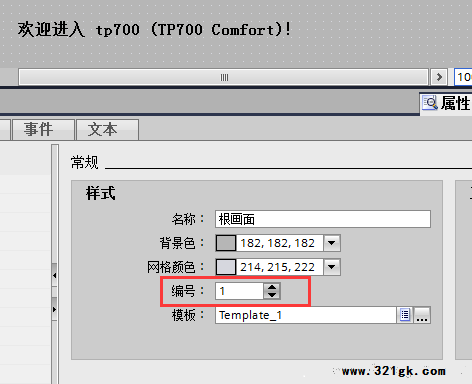

如下图根画面的编号为“1”

如下图画面_1的编号为“2”

对应的往变量“qiehuan”中写入1 会画面会切换到编号为“1”的画面；如果往变量“qiehuan”中写入2画面会切换到编号为“2“的画面；依次律推。

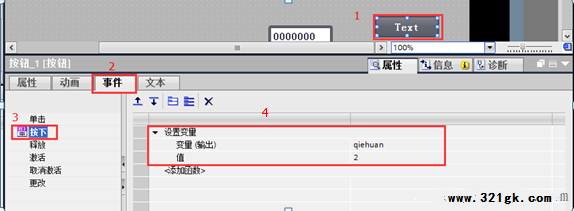

3.在跟画面（编号为1）建立一个按钮----事件---按下---“设置变量”对应的变量“qiehuan” 值为“2”

动作为：按下该按钮时，会将“2”写入变量“qiehuan”中

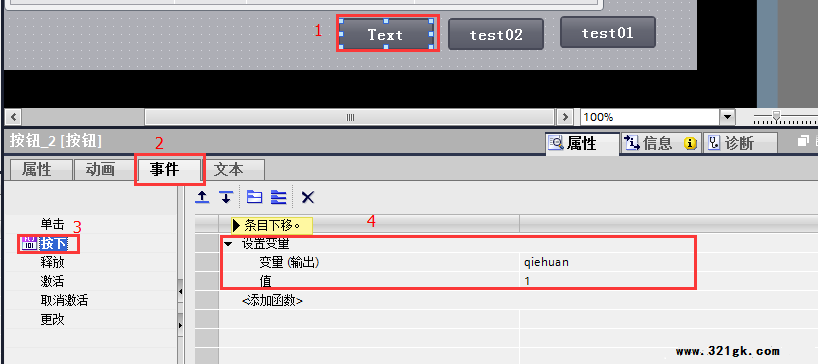

4.同样在画面_1中建立一个按钮----事件---按下---“设置变量”对应的变量“qiehuan”值为“1”

动作为：按下该按钮时，会将“1”写入变量“qiehuan”中
