西门子WINCC7.0如何创建项目指示灯与按钮

1.打开WINCC 选择创建一个 “单用户项目”

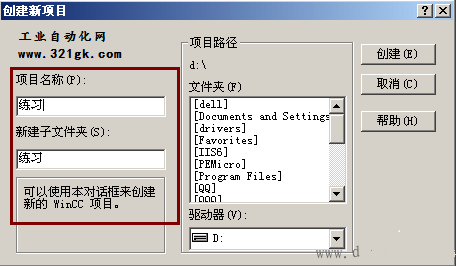

2.然后创建一个新项目

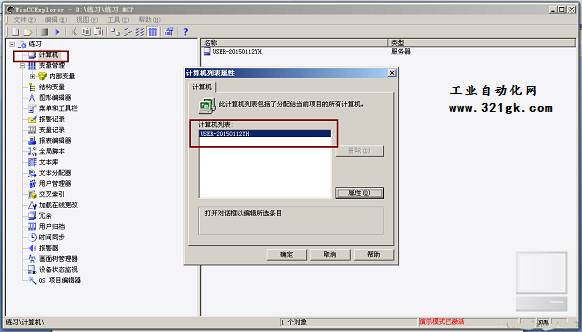

3.点击“计算机”右键“属性”查看当前PC机的名称如果项目中的名称一定要和当前PC的名称相同否则无法激活

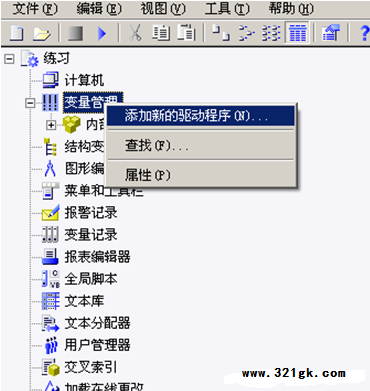

4.单击“变量管理”---“添加新驱动程序”

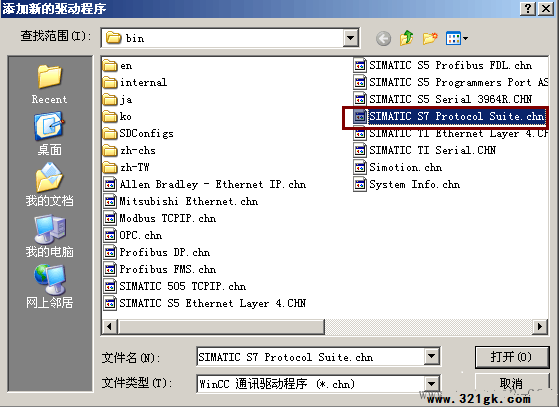

5.选择S7 plc，单击“打开”

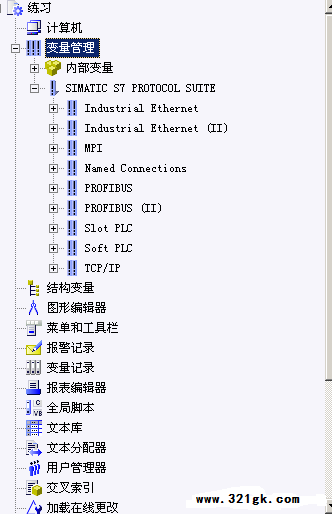

6. 这是WINCC中会出现对应的通讯方式选择自己需要的通讯方式

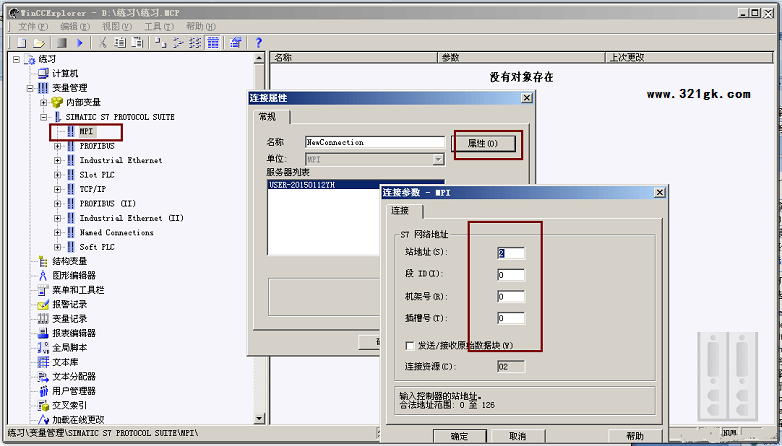

7单击通讯协议名称如“MPI”右键----“新驱动程序的连接”----“属性”----然后设置PLC的参数

注：已上的连接操作只是做演示跟200SMART连接需要用 PC ACCESS软件

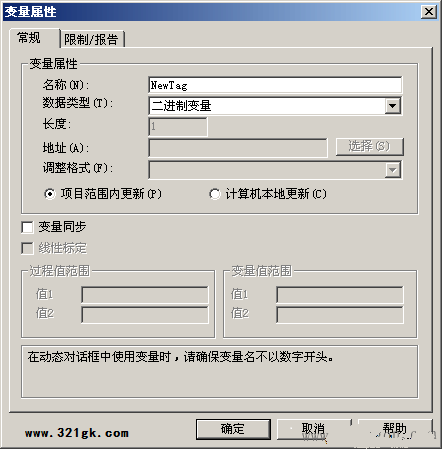

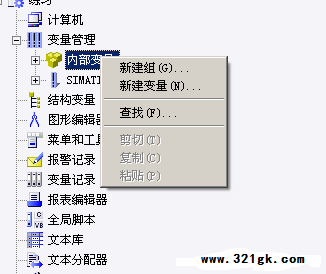

由于没有200SMART PLC 附件中的WINCC项目是通过内部变量实现的要事先添加一个内部变量

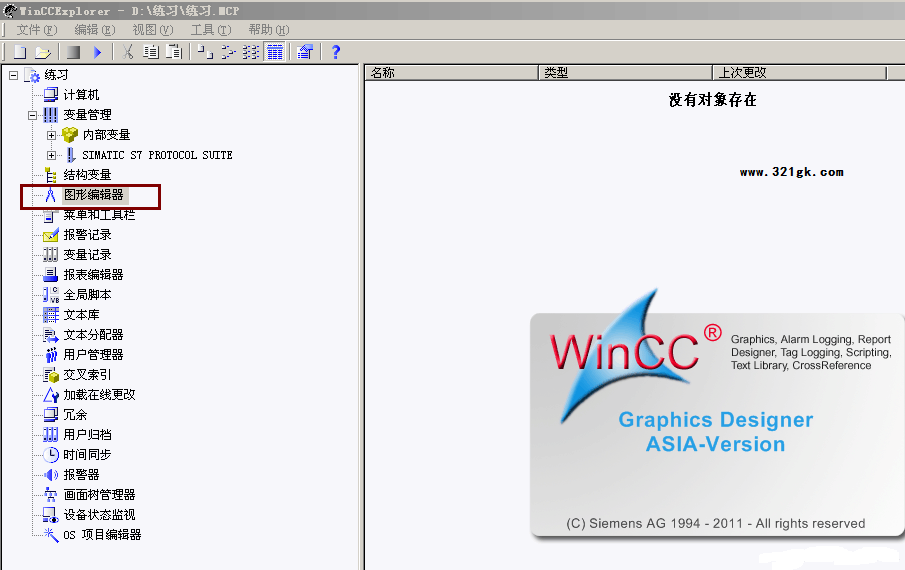

8.双击“图形编辑器”

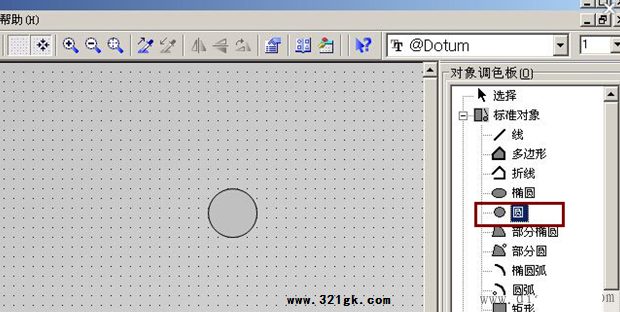

9. 点击“圆”然后拖入画面中

10.单击拖入画面中的圆右键，属性----颜色----动态---右键---动态对话框

11.选择布尔型变量选择“真假”的颜色显示

关联变量

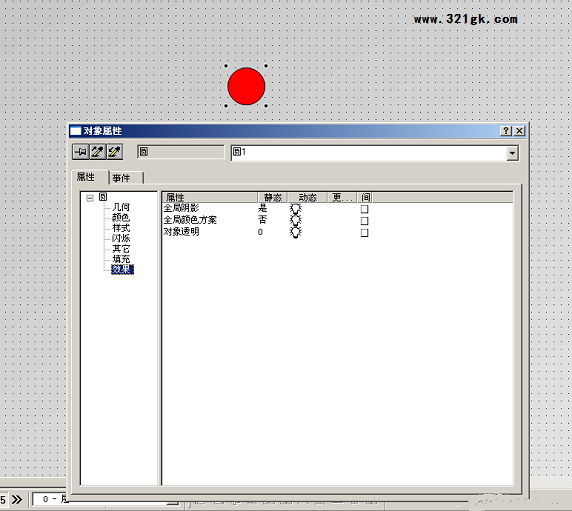

12.“效果”全局颜色方案“否”

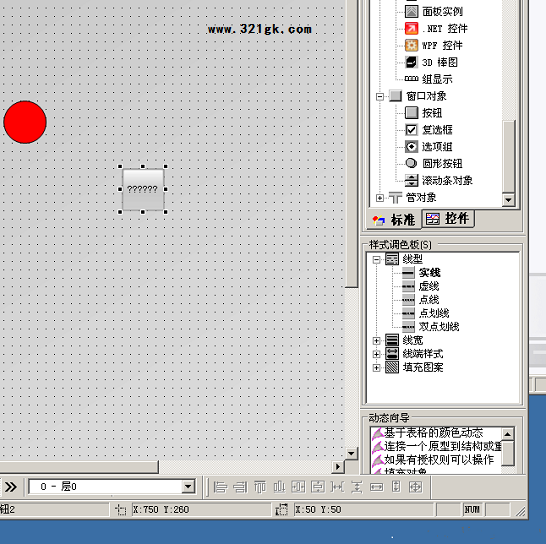

13.添加一个按钮

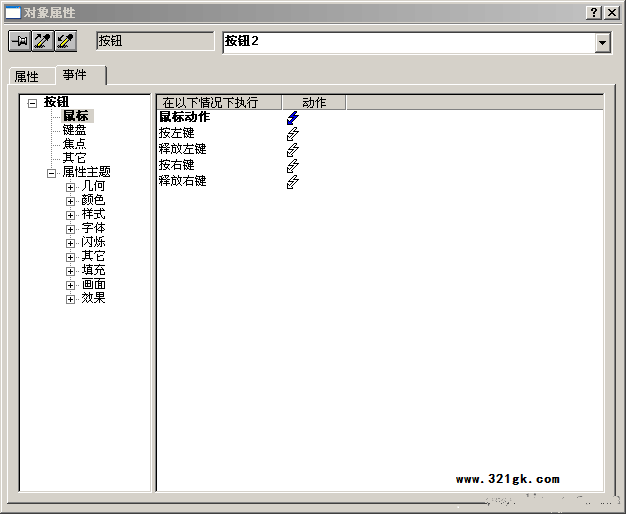

14.按钮右键----属性----事件----鼠标动作---右键---直接动作

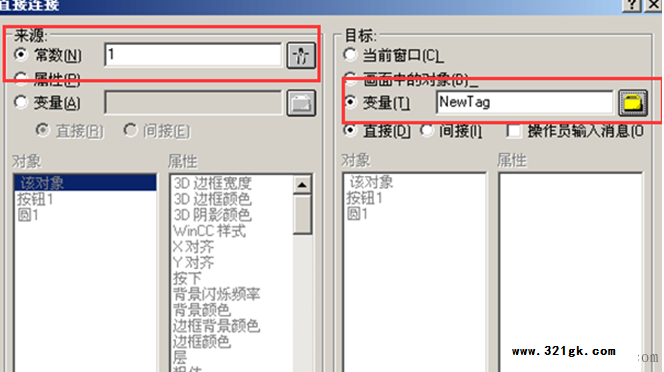

15.选择“常数” 填写“1” 关联之前设置的“变量” 作为启动

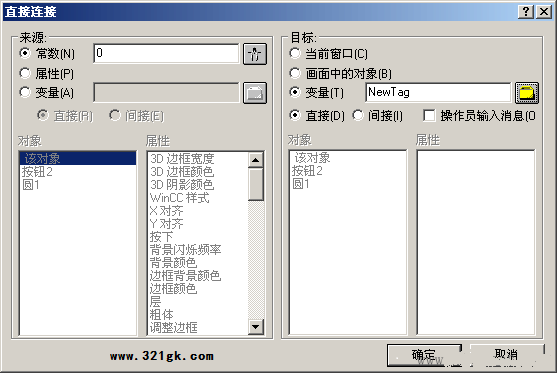

16.选择“常数” 填写“0” 关联之前设置的“变量” 作为停止
