在编辑plc程序时，首先应保证程序中所选的CPU型号与实际的CPU型号一致。CPU型号的设置方法如下：

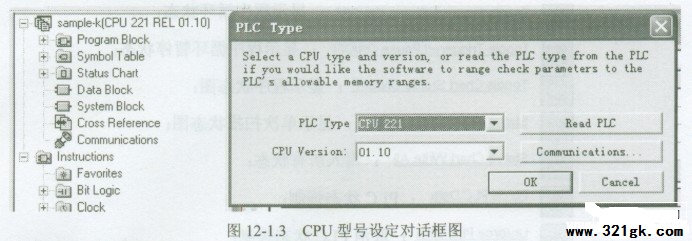

——在程序编辑区中的指令树（Instruction Tree）显示区的第一项，右键单击文件名——图12 -1.3中的sample-k (CPU221REL01.10)，弹出选项“Type...”：

——单击“Type...”，显示CPU型号设定对话框（见图12 -1.3）；

——点击对话框PLC Type中的

按钮，可以选择PLC的CPU型号；

——点击对话框CPU Version中的

按钮，可以选择PLC的CPU软件版本；

——选择完成后，点“OK”按钮确认。

西门子S7-300plc符号表中的不完整和非唯一符号

不完全符号

也可以存储不完全符号。例如，可以先输入符号名，然后再在以后添加相应的地址。这意味着可随时中断对符号表的操作、保存中间结果，然后在另外的时间内完成其余的工作。不完全符号在"状态"栏中将用符号进行标识。在准备使用符号编写软件(没有错误消息出现)时，必须输入符号名、地址和数据类型。

多义符号是如何产生的

在将符号插入到符号表，而其符号名和/或地址已用于另一符号栏时，就会产生多义符号。这意味着新符号和现有符号都是不确定的。"状态"栏中的符号表明了这种状态。

例如，在复制和粘贴某个符号以便对副本中的详细情况进行略微的修改时，就将发生这种情况。

多义符号的标识

在符号表中，多义符号可通过图形方式(颜色、字体)加亮显示来进行标识。其表达式中的这种变化意味着它们仍然需要编辑。您既可显示所有符号，也可对视图进行过滤，以便只显示唯一符号或多义符号。

使符号唯一

如果改变了导致这种状态的组件(符号和/或地址)，多义符号将变为唯一符号。如果两个符号都是不确定的，并且您已改变了其中的一个符号以使其成为唯一符号，那么另一个符号也将变为唯一符号。
