西门子PLC的计数指令-PLC电机启动自编小程序

西门子plc的每次向上计数输入执行从关闭至打开转换时，向上计数（CTU）从该计数器的当前值向上计数。重设输入打开或执行重设指令时，计数器被重设。达到最大值（32,767）时，计数器停止。

　　每次向上计数输入执行从关闭至打开转换时，向上／向下计数器（CTUD）向上计数，每次向下计数输入执行从关闭至打开转换32,767）时，向上计数输入的下一个上升边缘导致当前计数变成最小值（32,768）。与此相似，达到最小值（-32,768）时，向下计数输入的下一个上升边缘导致当前计数变成最大值（32,767）。

　　向上和向上/向下计数器有一个保持当前计数的当前值。计数器还有一个预设值（PV），每次执行计数器指令时，将预设值与当C位）打开。否则，C位关闭。
　　每次向下计数输入执行从关闭至打开转换时，向下计数器（CTD）从该计数器的当前值向下计数。载入输入打开时，计数器重设计数器位，并将预设值载入当前值。达到零时，计数器停止，计数器位（C位）打开。

　　当您使用西门子plc重设指令重设计数器时，计数器位被重设，计数器当前值被设为零。使用计数器号码引用该计数器的当前值和C位。
　　注释：
　　因为每台计数器有一个当前值，请勿将相同的号码指定给一台以上计数器。（向上计数器、向上／向下计数器和向下计数器存取相同的当前值。）

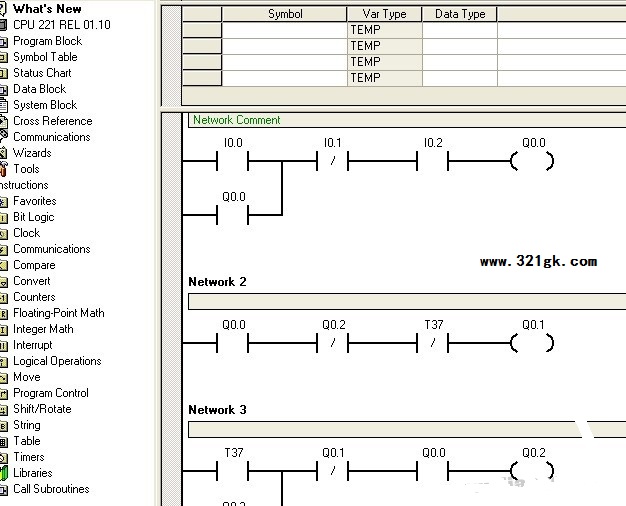

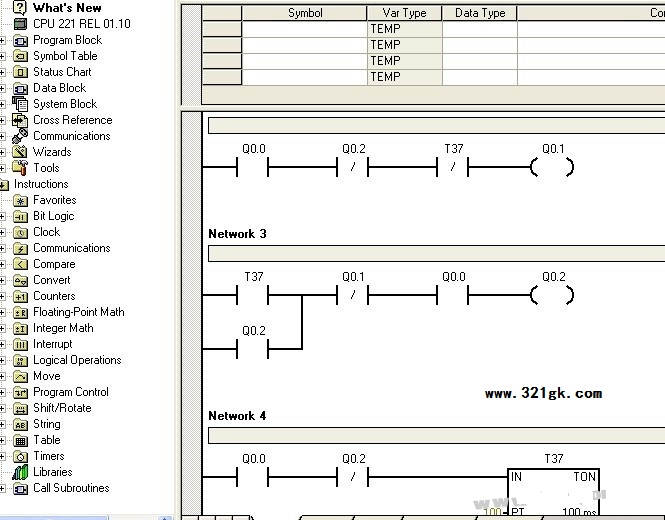

西门子PLC电机启动自编小程序
