西门子PLC的工作原理及运行过程-S7-200编程电缆制作

在工业自动化这个行业里，相信大多是都知道plc这个自动化产品吧。可惜关于西门子plc，又知道多少呢?本文就是阐述西门子PLC的工作原理及运行过程。

    中央处理器是西门子PLC正常作业的神经中枢，当PLC投入运转时，首要它以扫描的方法接纳现场各输入设备的状况和数据，并别离存入I/O映象区，然后从用户顺序存储器中逐条读取用户顺序，颠末指令解说后按指令的规则履行逻辑或管用运算的成果送入I/O映象区或数据寄存器内。等所有的用户顺序履行结束之后，最终将I/O映象区的各输出状况或输出寄存器内的数据传送到相应的输出设备，如此循环运转，直到中止运转。
    其次是存储器。存储器是寄存体系软件的称之为体系顺序存储器；寄存应用顺序的存储器则被咱们成为是用户成粗存储器。

    其三是电源。当PLC投入运转后，其作业进程通常分为三个期间，即输入采样、用户顺序履行和输出改写三个期间。完结上述三个期间称作一个扫描周期。

    西门子自动化产品PLC是一种专业应用于企业的计算机，全名为可编程控制器。当西门子可编程器投入运行时，其工作过程通常分为三个阶段，即输入采样、用户程序执行和输出刷新三个阶段。完成上述三个阶段称作一个扫描周期。在整个运行期间， PLC的CPU以一定的扫描速度重复执行上述三个阶段。

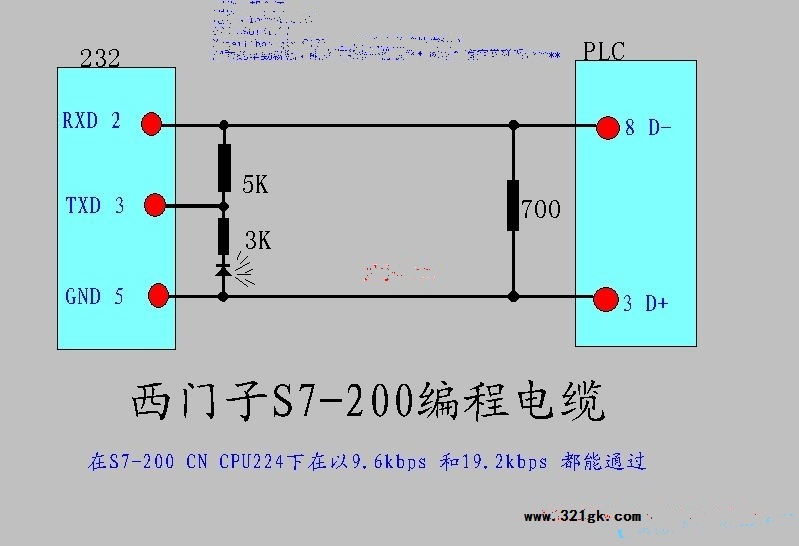

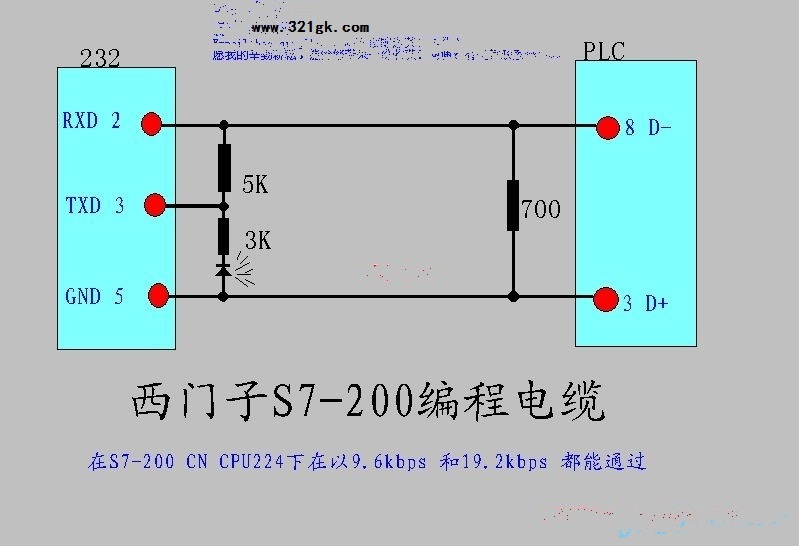

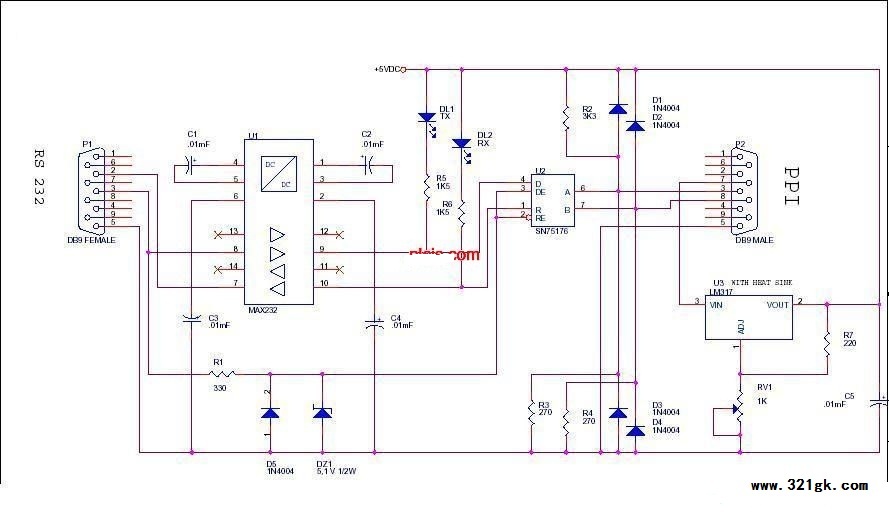

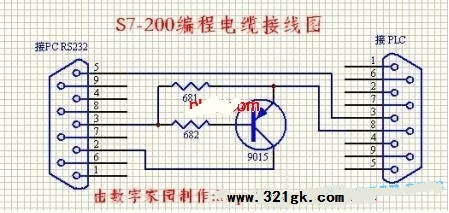

西门子PLC编程电缆制作方法

(责任编辑：admin)
